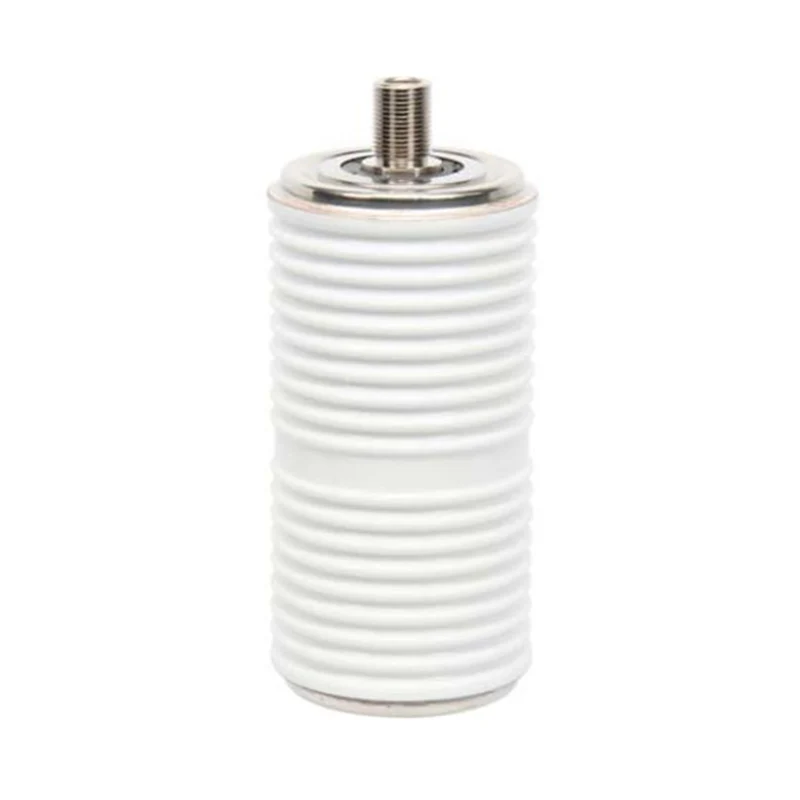

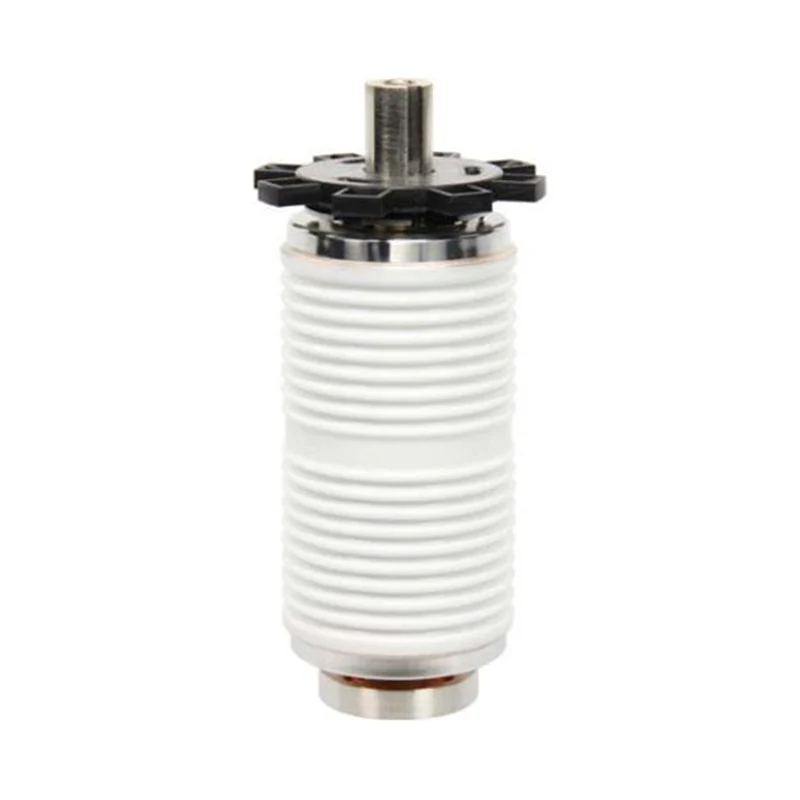

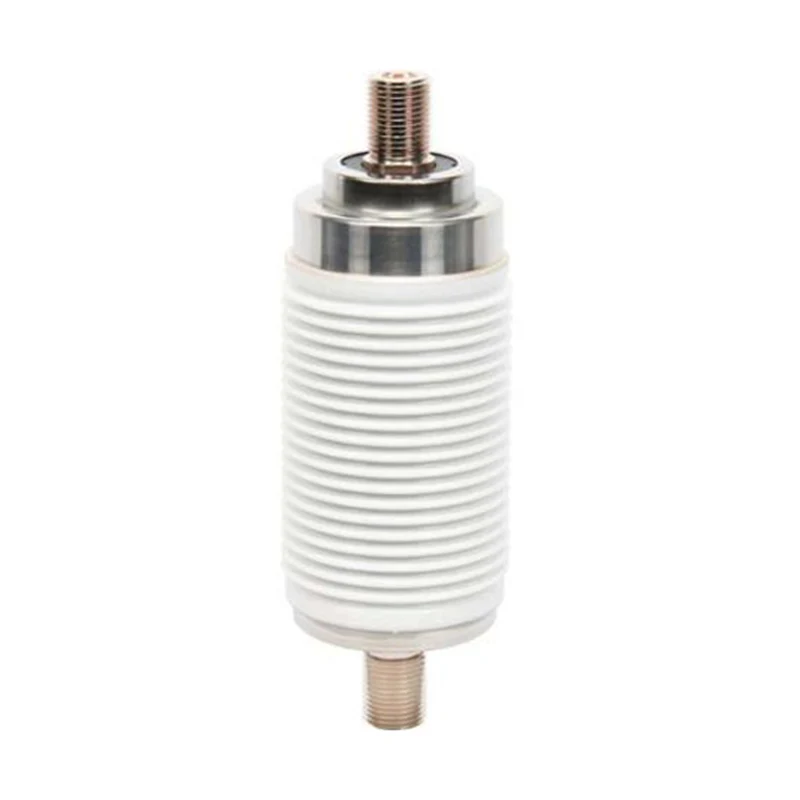

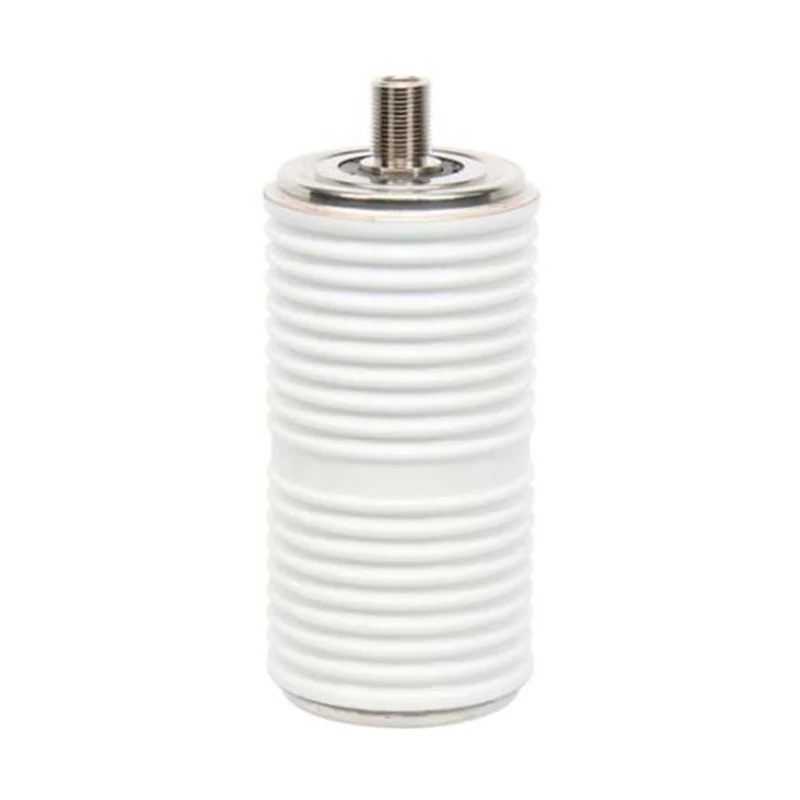

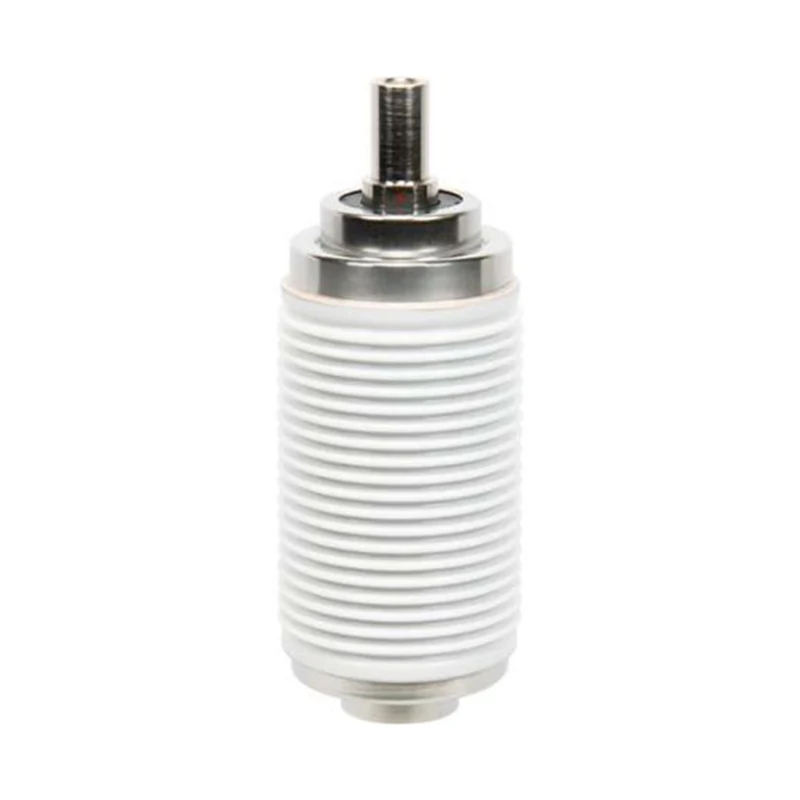

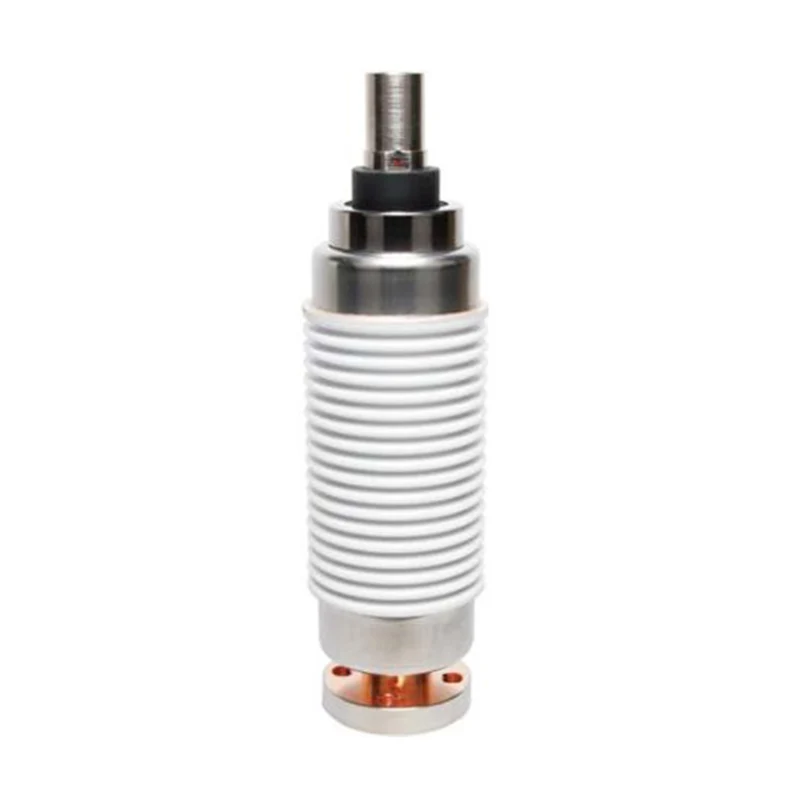

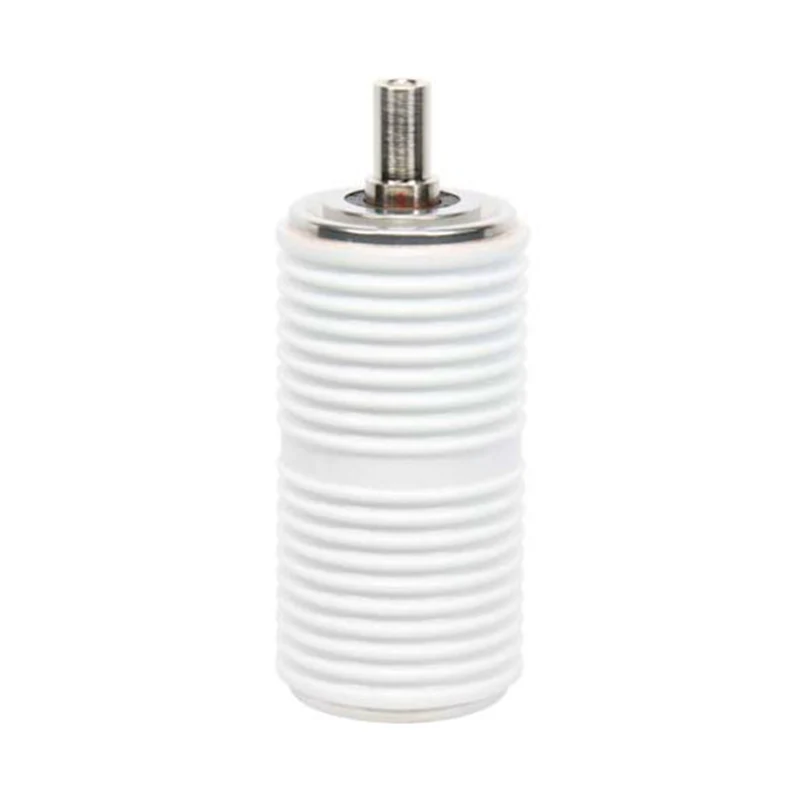

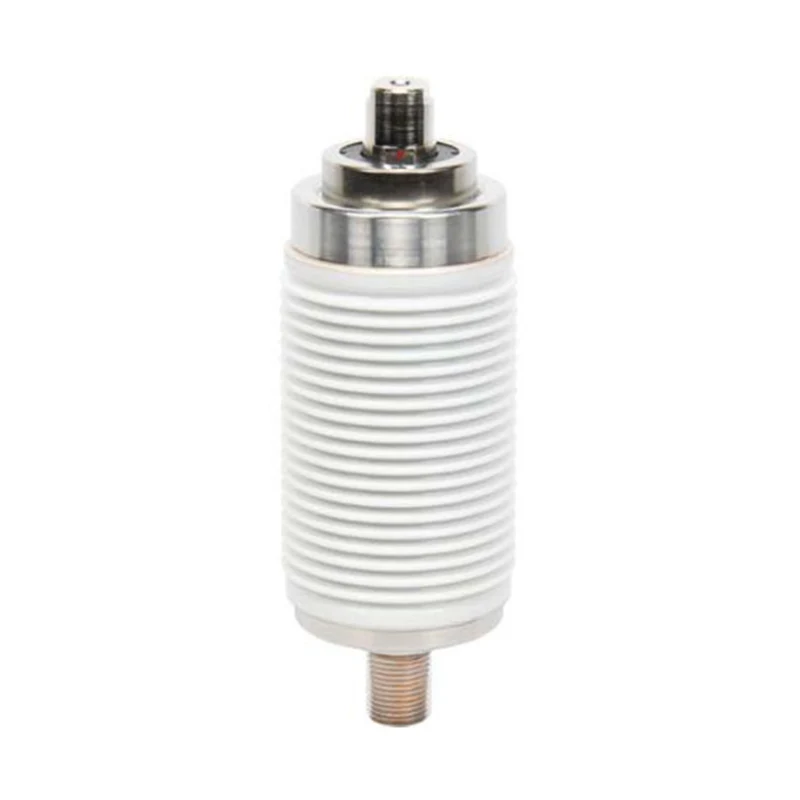

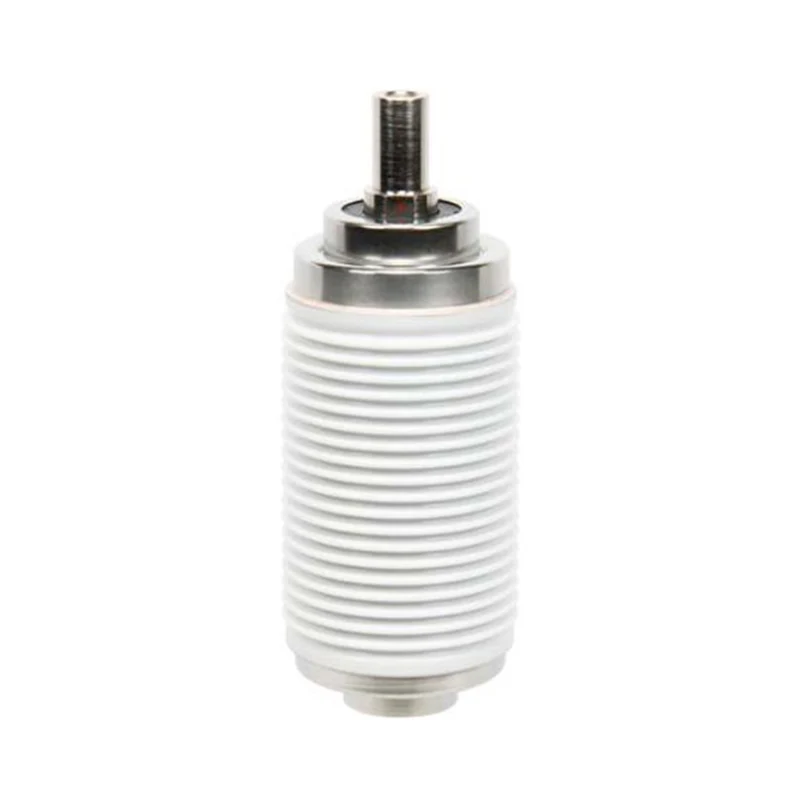

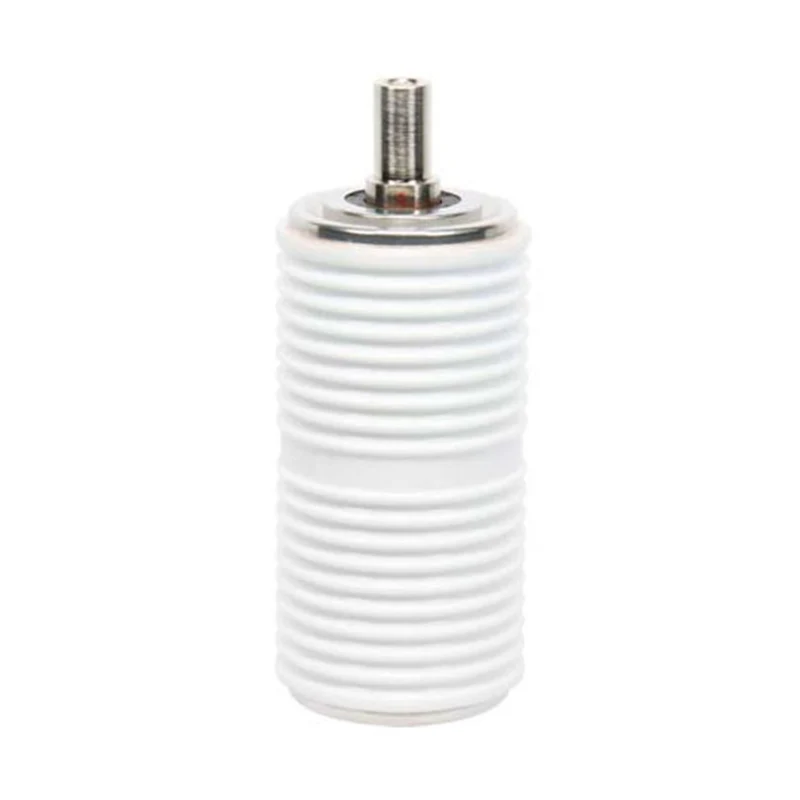

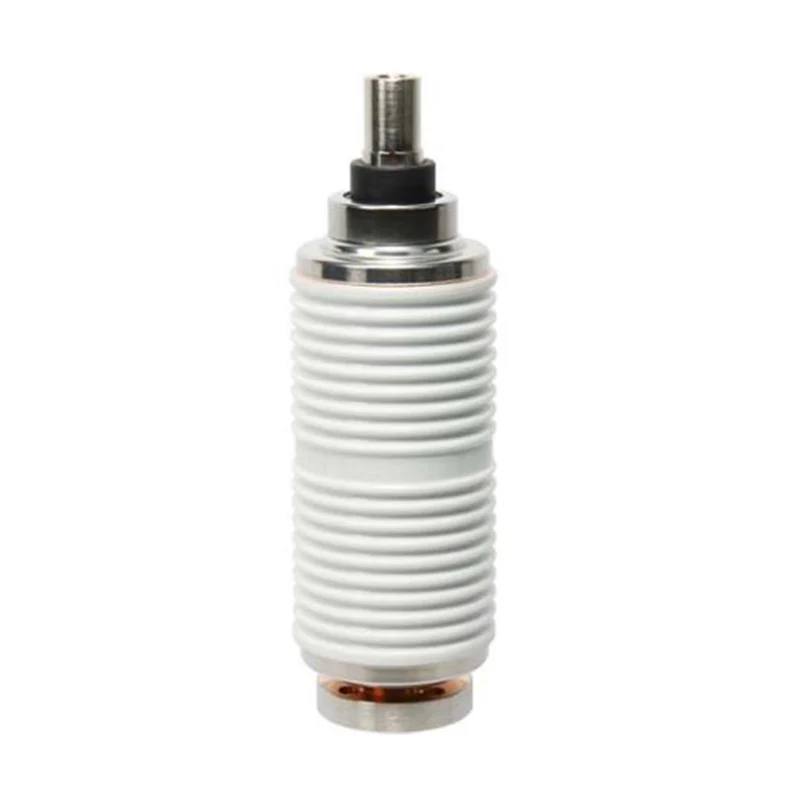

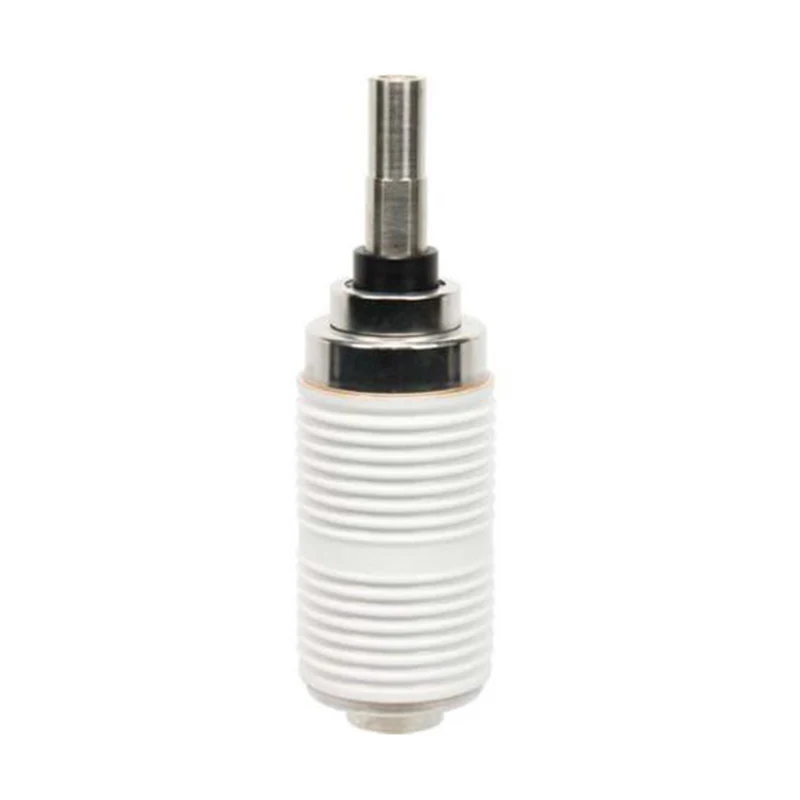

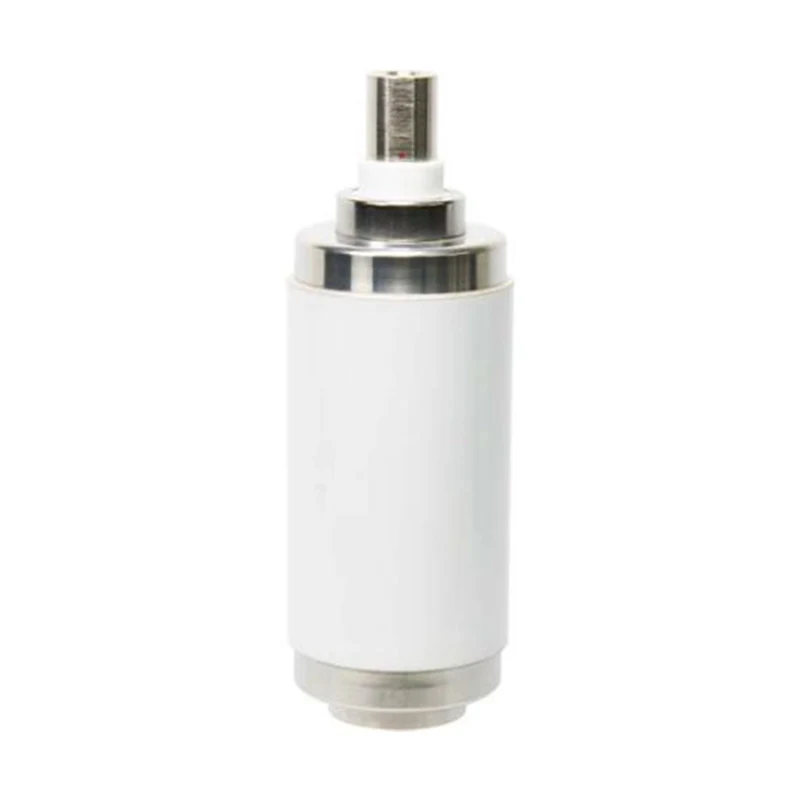

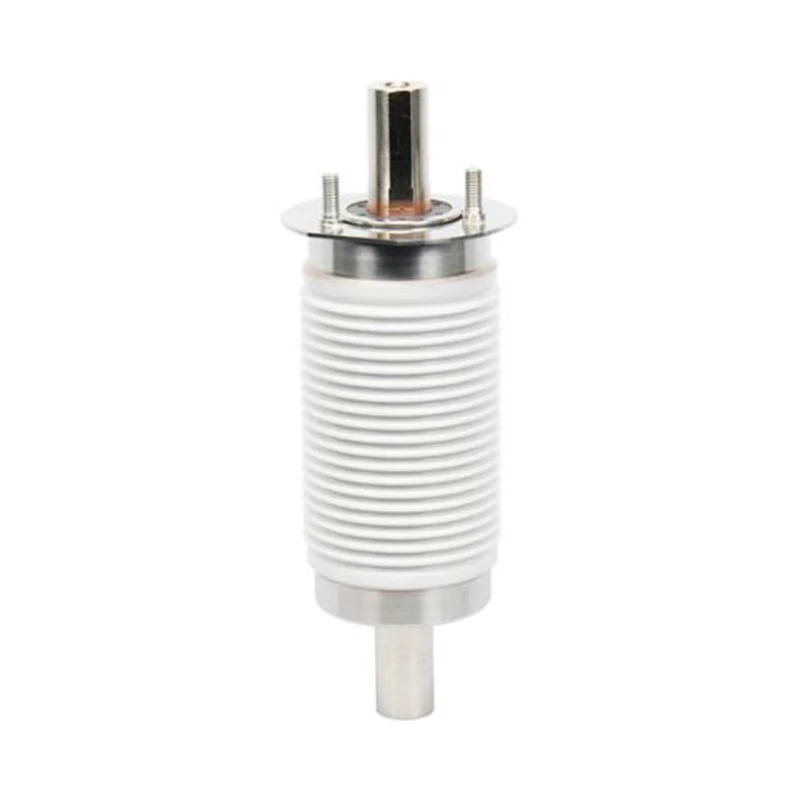

Disjuntor interruptor a vácuo 11KV

Model: TD324P, TD324N, TD324M, TD324G, TD324C, TD324A, TD321M, TD314Y, TD326G, TD326E, TD325Y, TD325U, TD325P, TD325N, TD325M, TD325L, TD325K, TD325J, TD325G, TD325E, TD325C, TD325A, TD324R, TD324Y, TD336R, TD336G, TD326Y, TD336Y, TD345K, TD358K, TD358Y, TD368Y

O disjuntor a vácuo 11KV é o produto principal da Sunway Hanguang Electric Manufacturing Limited, um fabricante profissional na zona de desenvolvimento de alta tecnologia de Xiaogan, província de Hubei, China. Com mais de 50 anos de experiência em equipamentos elétricos de alta tensão, a Sunway Hanguang possui sólida pesquisa e desenvolvimento e força de produção.

Enviar consulta

Descrição do produto

O disjuntor a vácuo 11KV adota tecnologia avançada de extinção de arco de alto vácuo, apresentando excelente desempenho, qualidade estável e ampla adaptabilidade, em conformidade com os padrões internacionais. É amplamente utilizado em sistemas globais de transmissão e distribuição de energia, tornando-se um fornecedor confiável na indústria.

Fundada em 1968, a Sunway Hanguang concentra-se em equipamentos elétricos de alta tensão, com uma base de produção de 40.000㎡, área de construção de 15.000㎡ e ativos totais de mais de 80 milhões de yuans. Nossa fábrica está equipada com equipamentos avançados e uma equipe profissional de P&D de 16 especialistas fornece suporte técnico. Como um fabricante profissional baseado na China, temos o compromisso de fornecer disjuntor a vácuo de 11KV de alta qualidade e outros produtos para clientes globais.

Visão geral do produto e parâmetros principais

O disjuntor a vácuo 11KV, produto principal da Sunway Hanguang, é projetado para distribuição de energia de média tensão, com desempenho confiável de extinção de arco e ampla aplicabilidade.

Tensão nominal: 11kV (Tensão máxima de operação: 12kV), aplicável ao sistema CA 50/60Hz

Tecnologia central: extinção de arco de alto vácuo (grau de vácuo ≥1,33 × 10⁻³Pa), cobertura de tensão 0,66kV 40,5kV

- Normas: GB, IEC, ANSI; Capacidade anual: 350.000 unidades

- Mercado: Vendido no país e no exterior, volume de exportação cresce ≥10% ao ano

Tabela de especificações do produto

CLASSIFICAÇÕES ELÉTRICAS (Trifásica) BASE SIMÉTRICA

Modelo NÃO.

VITD 12/1250-20P

VITD 12/1250-20N

VITD 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

VITD 12/800-13.1M

VITD 12/630-20Y

VITD 12/1250-31,5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

VITD 12/1250-25M

Frequência nominal

50/60Hz

Tensão nominal máxima linha a linha

12kV,r.m.s

Tensão suportável de frequência de energia nominal: ar

42kV,rms

38kV,rms

42kV,rms

48kV,r.m.s

42kV,rms

38kV,rms

Tensão nominal de resistência ao impulso: ar

95kV, pico

Corrente Normal Nominal

1250A

800A

630A

1250A

Corrente nominal de curto-circuito

(Base Simétrica Trifásica)

20kA,rms

13,1kA,rms

20kA,rms

31,5kA,rms

25kA,rms

26,3kA,rms

25kA,rms

Componente percentual de CC da corrente de ruptura nominal de CC

0.5

Corrente nominal de curto-circuito

50kA, pico

32,75kA, pico

50kA, pico

80kA, pico

63kA, pico

65,75kA, pico

63kA, pico

Duração nominal da corrente de curto período

Corrente suportável nominal de curto prazo

20kA,rms

13,1kA,rms

20kA,rms

31,5kA,rms

25kA,rms

25A,r.m.s

26,3kA,rms

25kA,rms

Corrente suportável de pico nominal

50kA,rms

32,75kA,rms

50kA,rms

80kA,r.m.s

63kA,rms

65,75kA,rms

63kA,rms

Resistência máxima de contato com força mínima de fechamento

19 microohms

25 microohms

20 microohms

18 microohms

19 microohms

18 microohms

19 microohms

20 microohms

25 microohms

Corrente de ruptura nominal do banco de capacitores único

630A,r.m.s

400A,r.m.s

630A,r.m.s

400A,r.m.s

630A,r.m.s

400A,r.m.s

Corrente de ruptura nominal do banco de capacitores back-to-back

400A,r.m.s

Sequência operacional nominal

o-0.3s-co-180s-co

DADOS MECÂNICOS

Modelo NÃO.

VITD 12/1250-20P

VITD 12/1250-20N

VITD 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

VITD 12/800-13.1M

VITD 12/630-20Y

VITD 12/1250-31,5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

VITD 12/1250-25M

Peso do interruptor (aprox.)

2,39kg

2,36kg

2,28kg

2,36kg

3,14kg

2,32kg

1,65kg

1,73kg

3,54kg

3,44kg

3,03kg

2,65kg

2,39kg

2,36kg

2,28kg

Peso da peça móvel (aprox.)

0,82kg

0,8 kg

0,49kg

1,28kg

1,1kg

0,93kg

1,2 kg

0,82kg

1,2 kg

Força de fechamento devido ao fole e à atmosfera

80±40N

120±50N

80±40N

15,9kgF

80±40N

15,9kgF

Força necessária para manter os contatos abertos em Full Stroke

120±50N

190±60N

120±50N

REQUISITOS MECÂNICOS (REF. VCB)

Modelo NÃO.

VITD 12/1250-20P

VITD 12/1250-20N

VITD 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

VITD 12/800-13.1M

VITD 12/630-20Y

VITD 12/1250-31,5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

VITD 12/1250-25M

Curso de contato

8±1mm

9±1mm

11±1mm

9±1mm

8±1mm

Velocidade de abertura (média de folga de contato de 75)

1,1±0,2m/seg

1,0-1,4m/seg

1,1±0,2m/seg

1,0-1,4m/seg

1,1±0,2m/seg

1,0-1,4m/seg

Ultrapassagem máxima durante a abertura

2mm

Recuperação máxima durante a abertura

2mm

Velocidade de fechamento (média dos últimos 30% de folga de contato)

0,6±0,2m/seg

0,6-1,0m/seg

0,6±0,2m/seg

0,6-1,0m/seg

0,6±0,2m/seg

0,6-1,0m/seg

Duração máxima da rejeição de contato (com no máximo 2 rejeições)

≤2ms

0,002 segundos

≤2ms

0,002 segundos

≤2ms

0,002 segundos

Força compressiva de contato nominal

2000±200N

120-140kgF

2000±200N

3150±200N

2000±200N

184-203kgF

2000±200N

184-224kgF

Fechamento e Abertura não simultânea de Contatos Trifásicos

≤2ms

VIDA (ESTIMADA)

Modelo NÃO.

VITD 12/1250-20P

VITD 12/1250-20N

VITD 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

VITD 12/800-13.1M

VITD 12/630-20Y

VITD 12/1250-31,5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

VITD 12/1250-25M

Vida elétrica na corrente normal nominal

50.000 operações

Vida elétrica na corrente nominal de curto-circuito

100 operações

Vida Mecânica

50.000 operações

Limite de erosão de contato

3mm

Prazo de validade

20 anos

Atende ou excede os requisitos de resistência elétrica da classe E2 para serviço de religamento automático de acordo com IEC 62271-200 e JB 8738-2008.

Características Nominais a serem fornecidas mediante solicitação

Para obter mais informações sobre parâmetros, entre em contato conosco pelo e-mail:export@swhge.com

Características e vantagens do produto

1. Seguro e confiável

Adotando contatos de liga Cu-Cr e foles importados, o disjuntor a vácuo 11KV tem baixo valor de corte, taxa de vazamento anual <0,5% e vida útil de 30 anos. Adapta-se a -45°C~+85°C, ≤4000m de altitude, com vida mecânica ≥50.000 vezes.

2. Tecnologia líder e controle de qualidade

Com tecnologia de vedação única e detecção rápida de vazamentos, nossa fábrica garante a consistência do produto. Cada disjuntor a vácuo de 11KV possui um número de série e relatório de teste exclusivos, suportando rastreabilidade total, em conformidade com certificações internacionais.

3. Verde e Inteligente

Sem emissão de SF6, ecológico. Ele suporta monitoramento inteligente e é compatível com painéis convencionais, plug-and-play, melhorando a eficiência da instalação em 30%.

4. Forte resistência e serviço perfeito

Com mais de 20 patentes principais, oferecemos serviços OEM/ODM, garantia de 10 anos, suporte remoto 7x24 horas e serviço no local, tornando-nos um fornecedor confiável em todo o mundo.

Aplicações de produtos

Amplamente utilizado em sistemas de energia, produção industrial, infraestrutura comercial, novas energias e projetos EPC no exterior para transmissão de energia e proteção de distribuição.
