Por que um interruptor a vácuo para disjuntores ferroviários é essencial para sistemas de energia ferroviária modernos
Os sistemas de eletrificação ferroviária requerem componentes de proteção extremamente confiáveis para manter a operação ininterrupta e garantir a segurança nas redes de tração de alta tensão. Um dos componentes mais críticos nos disjuntores ferroviários é oVácuoum interruptor para disjuntor ferroviário, o que permite rápida extinção do arco, comutação confiável e longa vida operacional.
Este artigo explora como os interruptores a vácuo funcionam em sistemas ferroviários, por que são superiores às tecnologias tradicionais de interrupção de arco e como melhoram a confiabilidade, a eficiência e o desempenho de manutenção na infraestrutura ferroviária moderna. Também examinaremos princípios de design, especificações técnicas, vantagens e aplicações práticas. O guia fornece aos engenheiros, gestores de compras e planejadores de infraestrutura ferroviária uma compreensão abrangente deste componente essencial.
Índice
- 1. O que é um interruptor a vácuo para disjuntores ferroviários?
- 2. Por que os interruptores a vácuo são essenciais em sistemas de energia ferroviária?
- 3. Como funciona a tecnologia de interrupção de arco a vácuo?
- 4. Principais componentes e estrutura dos interruptores a vácuo ferroviários
- 5. Especificações Técnicas e Parâmetros de Desempenho
- 6. Vantagens dos interruptores a vácuo em comparação com outras tecnologias
- 7. Aplicações em Sistemas de Eletrificação Ferroviária
- 8. Considerações sobre manutenção e vida útil
- 9. Como escolher o fornecedor certo de interruptores a vácuo
- 10. Perguntas frequentes
1. O que é um interruptor a vácuo para disjuntores ferroviários?

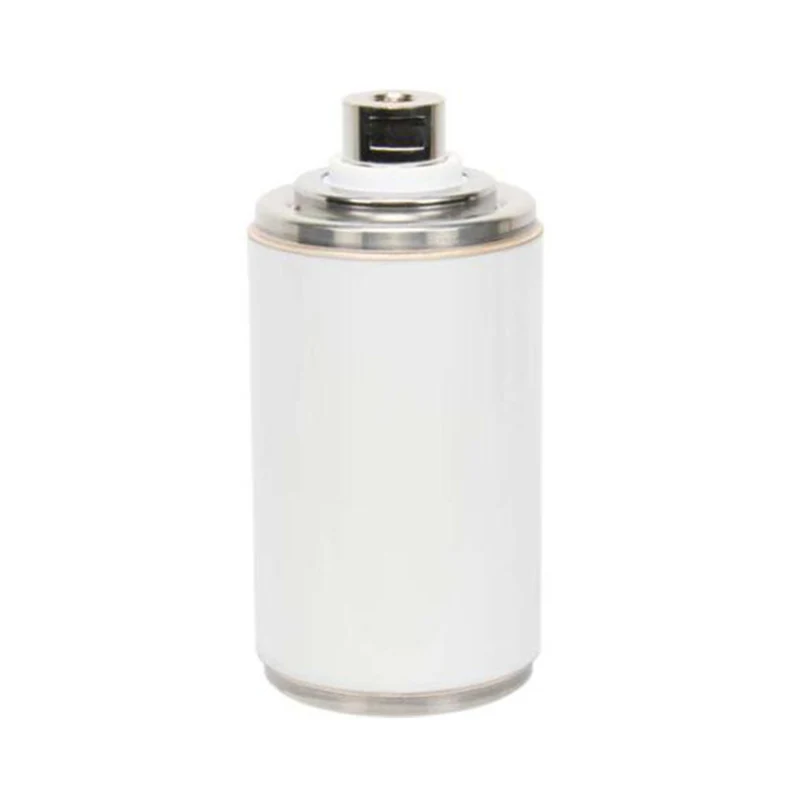

A Interruptor a vácuo para disjuntor ferroviárioé um componente elétrico especializado projetado para interromper o fluxo de corrente em sistemas de distribuição de energia ferroviária de alta tensão. É instalado dentro de disjuntores ferroviários e utiliza um ambiente de vácuo para extinguir arcos elétricos gerados quando os contatos se separam.
Os sistemas de energia ferroviária operam sob condições exigentes, incluindo alta frequência de comutação, grandes cargas de corrente e ambientes externos adversos. Os interruptores a vácuo são ideais para essas aplicações porque fornecem:
- Alta rigidez dielétrica
- Extinção rápida do arco
- Longa vida mecânica
- Requisitos mínimos de manutenção
- Alta confiabilidade sob operações frequentes
2. Por que os interruptores a vácuo são essenciais em sistemas de energia ferroviária?
As ferrovias modernas dependem fortemente de redes de tração eletrificadas que fornecem energia aos trens, equipamentos de sinalização e sistemas de controle. Esses sistemas devem operar com segurança ao lidar com mudanças repentinas de carga, falhas elétricas e operações de comutação.
Os interruptores a vácuo desempenham um papel vital na proteção da infraestrutura ferroviária, isolando rapidamente falhas e evitando danos elétricos.
Principais Funções
- Interromper correntes de curto-circuito
- Proteja subestações de tração
- Garanta a comutação segura das linhas de energia
- Evitar danos por arco ao equipamento
- Melhore a confiabilidade geral da rede
Sem tecnologia de interrupção fiável, as redes ferroviárias poderão enfrentar graves perturbações operacionais e riscos de segurança.
3. Como funciona a tecnologia de interrupção de arco a vácuo?
O princípio de funcionamento da interrupção por vácuo é baseado na supressão de arco dentro de uma câmara de vácuo selada.
Processo passo a passo
- Quando o disjuntor abre, os contatos dentro do interruptor a vácuo se separam.
- Um arco elétrico se forma brevemente entre os contatos.
- O ambiente de vácuo limita as partículas ionizadas.
- O arco se extingue rapidamente na corrente zero.
- A lacuna recupera a rigidez dielétrica quase instantaneamente.
Como quase não há moléculas de gás no vácuo, a energia do arco se dissipa com extrema rapidez. Isso permite que o interruptor lide com altas correntes com desgaste mínimo dos contatos.
4. Principais componentes e estrutura dos interruptores a vácuo ferroviários
Um interruptor a vácuo ferroviário é cuidadosamente projetado com vários componentes de precisão para garantir um desempenho confiável.
| Componente | Função |
|---|---|
| Câmara de Vácuo | Mantém um ambiente de alto vácuo para extinção de arco |
| Contato Fixo | Eletrodo estacionário para condução de corrente |
| Movendo contato | Move-se durante a comutação para abrir ou fechar o circuito |
| Fole | Permite o movimento do contato enquanto mantém a vedação a vácuo |
| Escudo | Evita que o vapor metálico contamine o isolador cerâmico |
| Isolador Cerâmico | Fornece isolamento elétrico e resistência mecânica |
Fabricantes comoSunway Hanguangprojete esses componentes usando tecnologia avançada de vedação a vácuo e metalurgia de precisão para garantir alta confiabilidade de comutação.
5. Especificações Técnicas e Parâmetros de Desempenho
Os interruptores a vácuo ferroviários devem atender a rigorosos requisitos de desempenho elétrico e mecânico.
| Parâmetro | Faixa Típica |
|---|---|
| Tensão nominal | 7,2 kV – 40,5 kV |
| Corrente nominal | 630A – 3150A |
| Capacidade de ruptura | 20 kA – 40 kA |
| Vida Mecânica | 30.000 – 100.000 operações |
| Material de contato | Liga de CuCr |
| Pressão de Vácuo | 10⁻⁶ – 10⁻⁷ Pa |
Esses parâmetros garantem que os disjuntores ferroviários possam lidar com segurança com cargas de alta potência e condições de falta.
6. Vantagens dos interruptores a vácuo em comparação com outras tecnologias
Historicamente, os sistemas de energia usavam disjuntores a óleo ou a gás SF6. No entanto, os interruptores a vácuo oferecem diversas vantagens que os tornam ideais para aplicações ferroviárias.
Principais benefícios
- Ecologicamente correto (sem gás SF6)
- Design compacto
- Extinção rápida do arco
- Baixa manutenção
- Alta confiabilidade operacional
- Longa vida elétrica
Comparação de tecnologia
| Tecnologia | Arco Médio | Manutenção | Impacto Ambiental |
|---|---|---|---|
| Disjuntor de óleo | Óleo | Alto | Risco de contaminação por óleo |
| Disjuntor SF6 | Gás SF6 | Médio | Impacto dos gases de efeito estufa |
| Disjuntor a vácuo | Vácuo | Baixo | Ecológico |
7. Aplicações em Sistemas de Eletrificação Ferroviária
Os interruptores a vácuo são amplamente utilizados em vários equipamentos de energia ferroviária.
Principais áreas de aplicação
- Subestações de tração
- Disjuntores de locomotivas elétricas
- Sistemas de distribuição de energia metropolitana
- Proteção de alimentador ferroviário
- Equipamento de comutação ferroviária de alta velocidade
À medida que as redes ferroviárias globais se expandem e a eletrificação aumenta, a procura por interruptores a vácuo de alto desempenho continua a crescer.
8. Considerações sobre manutenção e vida útil
Uma grande vantagem dos interruptores a vácuo é sua necessidade de manutenção extremamente baixa.
Dicas de manutenção
- Realize inspeções regulares de isolamento
- Monitore o desgaste dos contatos após altas correntes de falha
- Verifique o alinhamento da unidade mecânica
- Realize testes de comutação periódicos
Como a câmara de vácuo é permanentemente vedada, não há necessidade de reabastecimento de gás ou substituição de óleo.
A vida útil típica pode exceder 20 anos em condições normais de operação ferroviária.
9. Como escolher o fornecedor certo de interruptores a vácuo
A seleção de um fabricante confiável é crucial para projetos de infraestrutura ferroviária.
Critérios de seleção importantes
- Experiência comprovada em fabricação
- Conformidade com os padrões IEC
- Tecnologia avançada de vedação a vácuo
- Forte capacidade de P&D
- Sistema de controle de qualidade estável
Fabricantes comoSunway Hanguangconcentra-se na produção de interruptores a vácuo de alta qualidade projetados especificamente para sistemas de disjuntores ferroviários, garantindo excelente confiabilidade e segurança operacional.
10. Perguntas frequentes
Qual é a principal vantagem dos interruptores a vácuo?
Os interruptores a vácuo proporcionam extinção de arco extremamente rápida e longa vida útil, tornando-os altamente confiáveis para operações de comutação frequentes em sistemas ferroviários.
Os interruptores a vácuo são ecologicamente corretos?
Sim. Ao contrário dos disjuntores SF6, os interruptores a vácuo não utilizam gases de efeito estufa, o que os torna uma tecnologia mais sustentável.
Quanto tempo dura um interruptor a vácuo ferroviário?
A maioria dos interruptores a vácuo de alta qualidade pode realizar dezenas de milhares de operações de comutação e operar de forma confiável por mais de duas décadas.
Por que eles são amplamente utilizados em disjuntores ferroviários?
Os sistemas ferroviários exigem isolamento rápido de falhas e alta confiabilidade de comutação. Os interruptores a vácuo fornecem ambos, exigindo manutenção mínima.
Os interruptores a vácuo podem lidar com altas correntes de falta?
Sim. Os interruptores modernos são projetados para interromper correntes de curto-circuito de até 40 kA dependendo do modelo.
Conclusão
OInterruptor a vácuo para disjuntor ferroviárioé um componente crítico nos modernos sistemas de eletrificação ferroviária. Sua capacidade de extinguir arcos rapidamente, operar de forma confiável sob cargas elevadas e manter uma longa vida útil o torna indispensável para uma distribuição de energia ferroviária segura e eficiente.
À medida que as redes ferroviárias continuam a expandir-se em todo o mundo, a importância de tecnologias de disjuntores fiáveis só aumentará. Projetos avançados de interruptores a vácuo ajudam a garantir a segurança do sistema, minimizar o tempo de inatividade e apoiar o desenvolvimento sustentável da infraestrutura de transporte ferroviário.
Se você procura interruptores a vácuo de alta qualidade projetados para aplicações ferroviárias exigentes, a equipe profissional de engenharia daSunway Hanguangpode fornecer soluções confiáveis adaptadas às suas necessidades.Contate-noshoje para saber mais sobre nossos produtos e como podemos apoiar seus projetos de sistemas de energia ferroviária.
