Como um interruptor a vácuo de 36 kV para unidade principal em anel melhora a segurança e o desempenho da RMU
Na moderna distribuição de energia de média tensão, desempenho, confiabilidade e segurança são fundamentais. Um elemento central que influencia diretamente esses fatores é aInterruptor a vácuo de 36 kV usado em unidades principais de anel(RMU). Este artigo explora como esse componente especializado melhora a função da RMU, aumenta a segurança operacional e oferece suporte a aplicações de redes inteligentes — apoiado por padrões da indústria, conhecimentos técnicos e aplicações práticas.
Índice
- 1. O que é uma RMU?
- 2. Compreendendo o interruptor a vácuo de 36 kV
- 3. Vantagens técnicas dos interruptores a vácuo de 36 kV
- 4. Principais cenários de aplicação
- 5. Análise Comparativa com Outras Tecnologias
- 6. Como escolher o modelo certo
- 7. Perguntas frequentes
- 8. Conclusão e contato
1. O que é uma unidade principal de anel (RMU)?
Uma unidade principal de anel (RMU) é um tipo de painel elétrico montado em fábrica, com invólucro metálico, usado em redes de distribuição de energia de média tensão, normalmente com tensão de sistema de até 36 kV. Ele garante uma distribuição confiável de energia formando um loop ou “anel” para que, caso ocorra uma falha, a energia possa ser redirecionada, minimizando o tempo de inatividade e mantendo a continuidade.
As RMUs podem ser categorizadas pelo meio de isolamento utilizado (ar, óleo, gás ou vácuo) e muitas vezes integram chaves seccionadoras, disjuntores, chaves de aterramento e relés de proteção. O desempenho da tecnologia de interruptores afeta muito a confiabilidade geral do sistema.

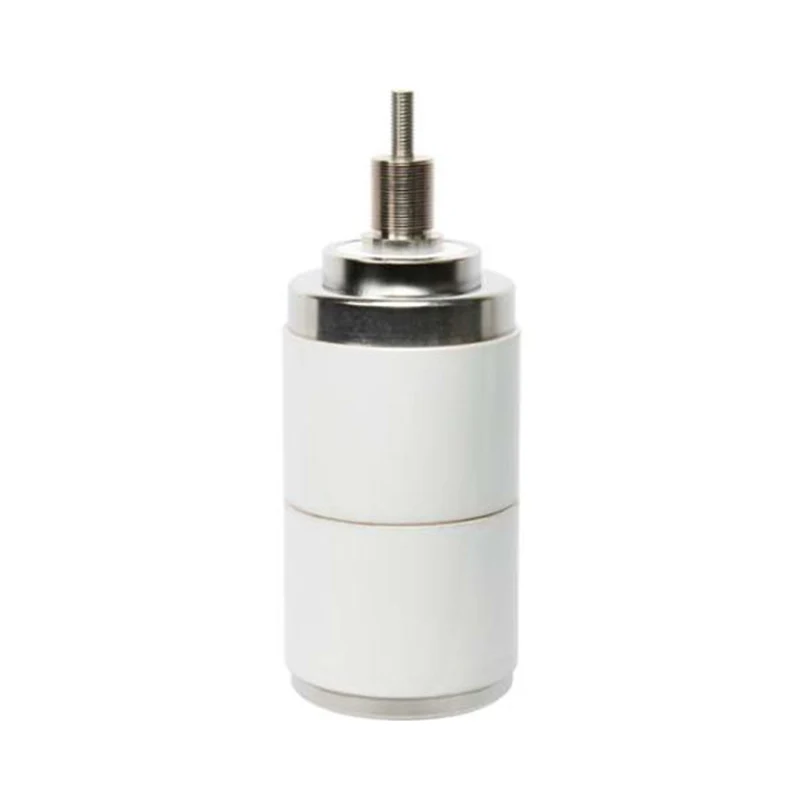

2. Compreendendo o interruptor a vácuo de 36 kV
O interruptor a vácuo é o verdadeiro dispositivo de extinção de arco dentro de uma RMU. Em 36 kV, ele foi projetado para interromper com segurança faltas de alta corrente, extinguindo o arco elétrico que se forma durante a comutação de cargas pesadas.
| Parâmetro | Especificação |
|---|---|
| Tensão nominal (Ur) | 36/40,5 kV CA |
| Corrente nominal | 2500A |
| Corrente de ruptura nominal | 25 kA |
| Tensão suportável | 70–95 kV (1 min) |
| Resistência ao impulso relâmpago | 170–185kV |
| Resistência mecânica | Mais de 10.000 ciclos |
Esta tabela descreve classificações típicas, mostrando como tal interruptor a vácuo pode lidar com tensões estacionárias e de condição de falta.
3. Vantagens técnicas dos interruptores a vácuo de 36 kV
O interruptor a vácuo de 36 kV para sistemas RMU oferece vários benefícios importantes de desempenho:
- Alta eficiência de extinção de arco– O vácuo interrompe rapidamente a formação de arco, reduzindo o desgaste e aumentando a vida útil do painel.
- Manutenção Mínima– Sem gases ou líquidos para reabastecer, os sistemas de interruptores a vácuo geralmente requerem menos manutenção do que SF6alternativas baseadas em.
- Segurança Ambiental– Os interruptores a vácuo ajudam a evitar gases de efeito estufa como o SF6, alinhando-se com os padrões ecológicos modernos.
- Design compacto e confiável– Os interruptores a vácuo são mais leves e compactos, permitindo dimensões menores de RMU.
- Melhor desempenho elétrico– Maior desempenho dielétrico ajuda a reduzir falhas de isolamento sob tensões transitórias.
4. Principais cenários de aplicação
Os interruptores a vácuo de 36 kV são comumente usados em:
- Redes urbanas de distribuição de energia
- Subestações industriais e loops de energia de data centers
- RMUs de parques eólicos e solares
- Aparelhagem de transporte e infraestrutura
Essas aplicações exigem interrupção rápida e segura em caso de falhas e ajudam a suportar recursos de redes inteligentes, incluindo sensoriamento remoto e automação.
5. Análise Comparativa com Outras Tecnologias
Abaixo está uma comparação da tecnologia de interruptores a vácuo com outras tecnologias comuns de extinção de arco:
| Recurso | Interruptor a vácuo | SF6Disjuntor de gás |
|---|---|---|
| Impacto Ambiental | Baixo (sem gases de efeito estufa) | SF6é um gás com alto potencial de aquecimento global |
| Manutenção | Baixo | Moderado a alto |
| Tamanho | Compactar | Maior |
| Confiabilidade | Alto | Alto |
6. Como escolher o interruptor a vácuo de 36 kV correto
Ao selecionar um interruptor a vácuo para seu projeto de RMU, considere:
- Classificações Elétricas– Garanta a correspondência entre tensão e capacidade de corrente.
- Conformidade com padrões– O alinhamento dos padrões IEC e GB melhora a segurança e a compatibilidade.
- Reputação do fabricante– Escolha fornecedores experientes com registros de qualidade comprovados.
- Serviço e suporte– O suporte pós-venda garante desempenho em campo a longo prazo.
Empresas comoSunwayespecializamos em interruptores de alta tensão projetados para sistemas RMU, oferecendo soluções confiáveis e certificadas com instalações globais comprovadas.
7. Perguntas frequentes (FAQ)
- Qual é a principal função de um interruptor a vácuo em uma RMU?
- Extingue arcos de alta tensão durante operações de comutação para proteger equipamentos e pessoal.
- A tecnologia de vácuo é melhor que SF6?
- Os interruptores a vácuo apresentam vantagens ambientais e de manutenção, enquanto os interruptores SF6pode oferecer designs ultracompactos em alguns casos.
- Quais padrões devo verificar?
- Série IEC 62271 e padrões GB ou ANSI relevantes para equipamentos de média tensão.
- Os interruptores a vácuo podem ser usados ao ar livre?
- Sim, com invólucros adequados e considerações de design em relação ao clima e ao isolamento.
8. Conclusão e entre em contato conosco
OInterruptor a vácuo de 36 kV para unidade principal de anelé um componente fundamental que melhora significativamente a segurança, o desempenho ambiental e a confiabilidade em sistemas de distribuição de média tensão. Suas características de extinção de arco e design compacto o tornam ideal para os requisitos modernos de redes inteligentes.
Como líder do setor,Sunwayfornece interruptores a vácuo de alta qualidade projetados para aplicações exigentes em todo o mundo. Se você estiver planejando um projeto de distribuição de energia ou atualizando seus sistemas RMU, não hesite emContate-nospara soluções personalizadas, suporte especializado e serviço pós-venda global.
