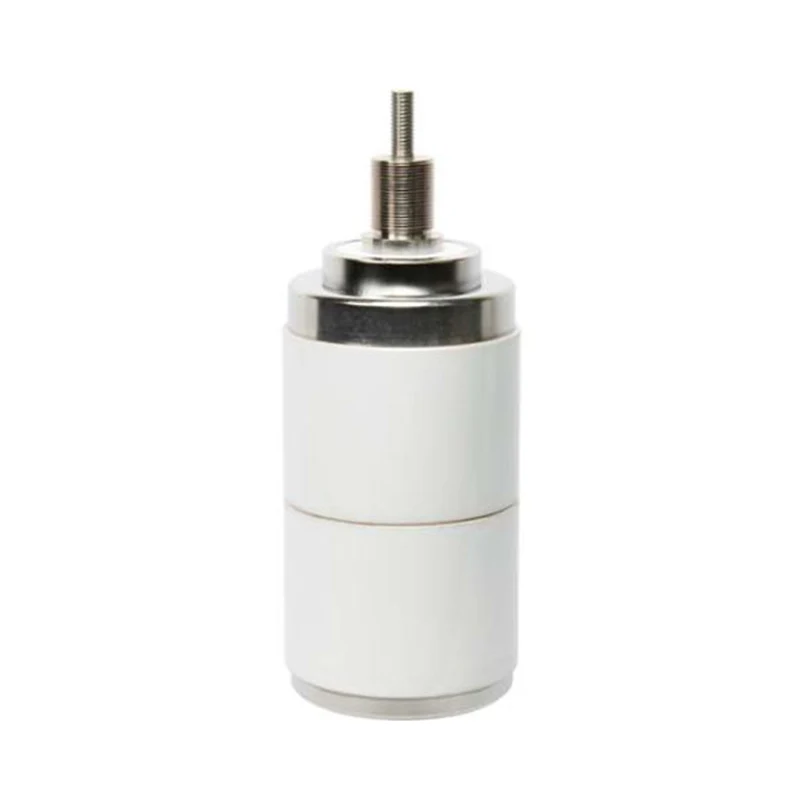

Interruptor do interruptor do vácuo 36KV

Model: TD555P, TD545K, TD545A

O disjuntor a vácuo 36KV é o principal produto de alta qualidade da Sunway Hanguang, um fabricante profissional com sede na China. Este disjuntor a vácuo de 36KV adota tecnologia avançada de extinção de arco de alto vácuo, sem emissões de SF₆, em conformidade com os padrões internacionais. Tem sido amplamente utilizado em mais de 50 países, tornando a Sunway Hanguang um fornecedor global confiável na indústria de interruptores a vácuo.

Enviar consulta

Descrição do produto

Fundada em 1968 na zona de alta tecnologia de Xiaogan, Hubei, China, a Sunway Hanguang concentra-se em equipamentos elétricos de alta tensão há mais de 50 anos. Com uma base de produção de 40.000 metros quadrados, equipe de P&D de 16 pessoas e equipamentos importados avançados, a fábrica garante uma produção em massa estável do disjuntor a vácuo de 36KV, com capacidade anual de 350.000 unidades.

Visão geral do produto

Como produto principal da Sunway Hanguang, o disjuntor a vácuo de 36KV foi projetado para sistemas de 50/60 Hz, com uma tensão nominal de 36KV (máx. 40,5KV) e grau de vácuo ≥1,33×10⁻³Pa. Atende aos padrões GB, IEC e ANSI, tem operado de forma estável em mais de 50 países, com entregas acumuladas superiores a 60.000 unidades e crescimento anual das exportações superior a 10%.

Parâmetros do produto

CLASSIFICAÇÕES ELÉTRICAS (Trifásica) BASE SIMÉTRICA
Modelo NÃO.	VITD36/2500-25P	VITD 36/2000-26,3K	VITD36/2000-25A
Frequência nominal	50/60Hz	50/60Hz	50/60Hz
Tensão nominal	36/40,5kV,r.m.s	40,5kV,rms	40,5kV,rms
Tensão suportável nominal de frequência de potência de curto período (1 min)	70/95kV,rms	95kV,rms	95kV,rms
Tensão nominal suportável ao impulso atmosférico	170/185kV, Pico	185kV, pico	185kV, pico
Corrente nominal	2500A	2000A	2000A
Resistência do circuito com força de contato nominal mais baixa	≤20Microohms	≤20Microohms	≤20Microohms
Corrente nominal de interrupção de curto-circuito	25kA,rms	25kA,rms	25kA,rms
Corrente suportável nominal de curta duração	25kA,rms	25kA,rms	25kA,rms
Duração nominal do curto-circuito	4s	4s	4s
Corrente suportável de pico nominal	63kA,rms	63kA,rms	63kA,rms
Corrente nominal de curto-circuito	63kA,rms	63kA,rms	63kA,rms
Máx. Componente CC	0.4	0.4	0.4
Corrente nominal de interrupção do banco de capacitores único	630A,r.m.s	630A,r.m.s	630A,r.m.s
Corrente nominal de interrupção do banco de capacitores back-to-back	400A,r.m.s	400A,r.m.s	400A,r.m.s
Sequência operacional nominal	O-0,3(0,5)s-CO-180s-CO	O-0,3(0,5)s-CO-180s-CO	O-0,3(0,5)s-CO-180s-CO
DADOS MECÂNICOS
Peso do interruptor (aprox.)	5,32kg	8,23kg	8,23kg
Peso das peças móveis	2,1kg	3,74kg	3,74kg
Força de fechamento devido ao fole e à atmosfera	170±40N	170±40N	170±40N
Força necessária para manter os contatos abertos em curso completo	320±50N	320±50N	320±50N
REQUISITOS MECÂNICOS (REF. VCB)
Folga entre contatos abertos	15±1mm	18±2mm	18±2mm
Velocidade média de abertura (média dos primeiros 75% da folga de contato)	1,5±0,3m/seg	1,6±0,3m/seg	1,6±0,3m/seg
Velocidade média de fechamento (média dos últimos 30% da lacuna de contato)	1,1±0,2m/seg	1,3±0,2m/seg	1,3±0,2m/seg
Força final de contato externo adicional nominal	2500±200N	2500±200N	2500±200N
Duração do salto de contato na operação de fechamento	≤2ms	≤2ms	≤2ms
Fechamento e Abertura não simultânea de Contatos Trifásicos	≤2ms	≤2ms	≤2ms
Recuperação máxima durante a abertura	≤2 mm	≤2 mm	≤2 mm
VIDA (ESTIMADA)
Vida elétrica na corrente normal nominal	20.000 operações	20.000 operações	20.000 operações
Vida elétrica na corrente nominal de curto-circuito	50 operações	50 operações	50 operações
Vida Mecânica	30.000 operações	30.000 operações	30.000 operações
Limite de erosão de contato	3mm	3mm	3mm
Prazo de validade	20 anos	20 anos	20 anos
Atende ou excede os requisitos de resistência elétrica da classe E2 para serviço de religamento automático de acordo com IEC 62271-200 e JB 8738-2008.
Características Nominais a serem fornecidas mediante solicitação

Características e vantagens do produto

1. Excelente desempenho, seguro e durável

O interruptor do disjuntor a vácuo 36KV adota contatos de liga Cu-Cr, com corrente de corte <3A e forte desempenho anti-soldagem. Equipado com fole importado e sistema de isolamento epóxi APG, tem uma vida útil de 30 anos, tolera -45℃~+85℃ e ≤4000m de altitude, com operação média sem problemas ao longo de 18 anos.

2. Tecnologia líder, qualidade controlável

Contando com tecnologia de fabricação avançada, os componentes principais são rigorosamente inspecionados. Cada disjuntor a vácuo de 36KV passa por 12 testes completos antes da entrega, com rastreabilidade do código QR e taxa de falha ≤0,05%.

3. Verde e inteligente, ampla adaptabilidade

Sem emissões de SF₆, cumpre as normas ambientais, suporta monitorização inteligente e é compatível com comutadores convencionais. O design plug-and-play sem ferramentas melhora a eficiência da instalação em 40%.

4. Forte resistência, serviços abrangentes

Sunway Hanguang tem mais de 30 patentes principais, fornece personalização OEM/ODM para o produto, com entrega de 15 a 25 dias para modelos convencionais. Suporte pós-venda global 24 horas por dia, 7 dias por semana e garantia de 10 anos estão disponíveis.

Aplicações de produtos

O produto é amplamente utilizado em: Sistema de Energia (subestações de 36KV), Produção Industrial (metalurgia, petróleo), Novas Energias (energia eólica offshore), Infraestrutura de ponta e projetos "Belt and Road" no exterior.

Perguntas frequentes

1. Personalização

Suporta personalização multidimensional (corrente, mecanismo, monitoramento) e serviços OEM/ODM.

2. Garantia de qualidade

A inspeção rigorosa dos componentes, o controle de qualidade de todo o processo e os testes de entrega de 12 itens garantem a estabilidade.

3. Serviço pós-venda

Garantia de 10 anos, suporte técnico global 24 horas por dia, 7 dias por semana, incluindo orientação de instalação e fornecimento de peças de reposição.

4. Transporte e instalação

São fornecidas embalagens à prova de umidade, rastreamento logístico e orientação de instalação no local/remota.

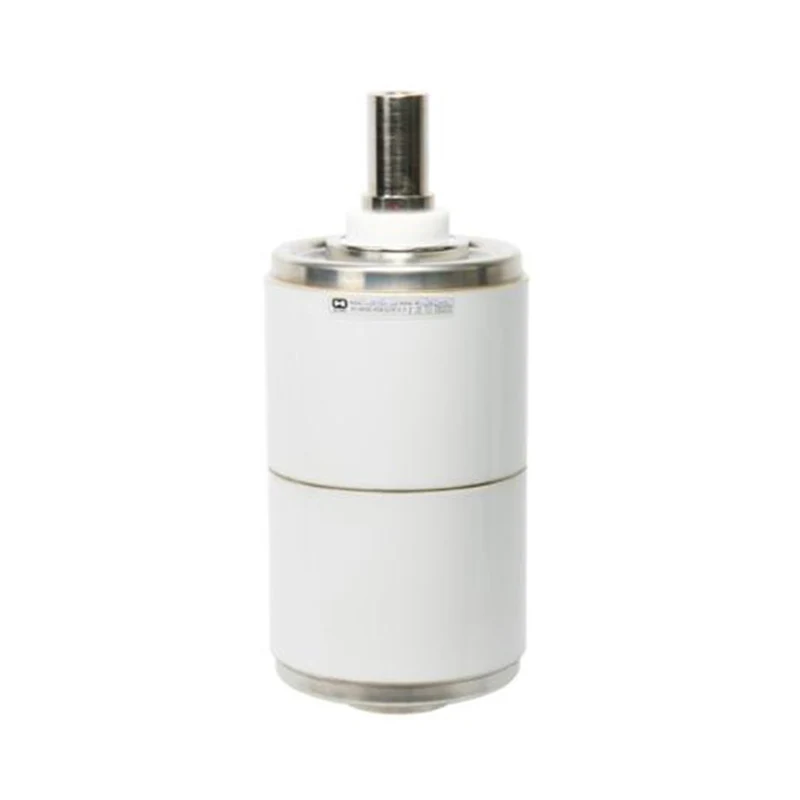

36KV Vacuum Interrupter Circuit Breaker
