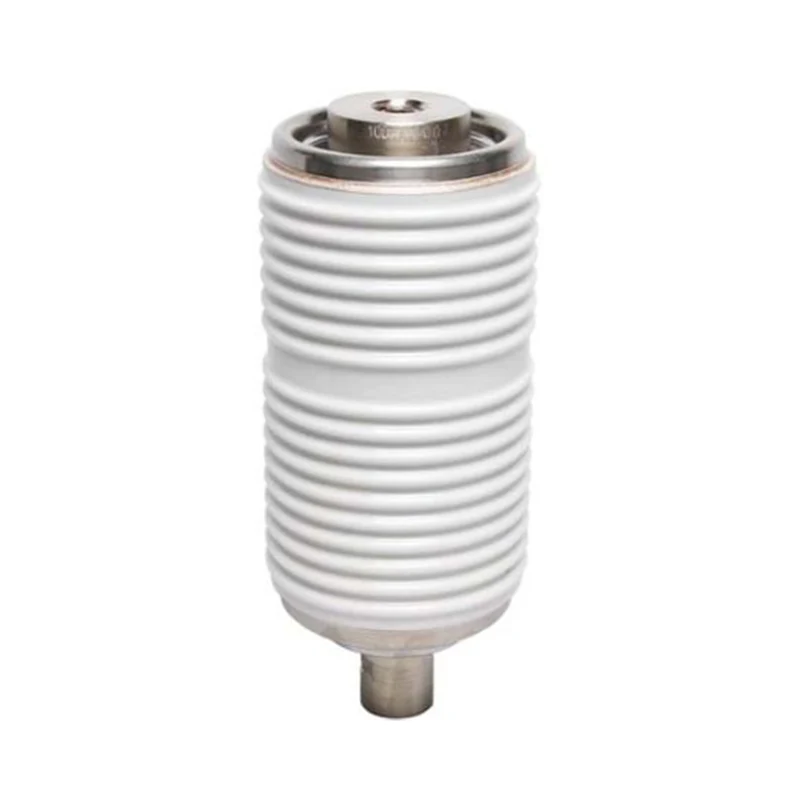

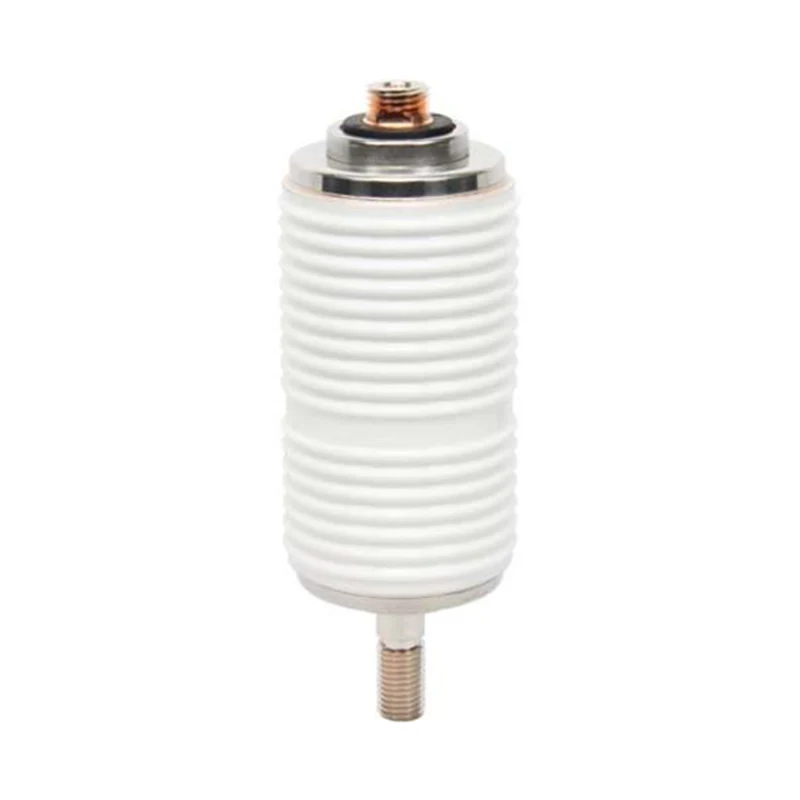

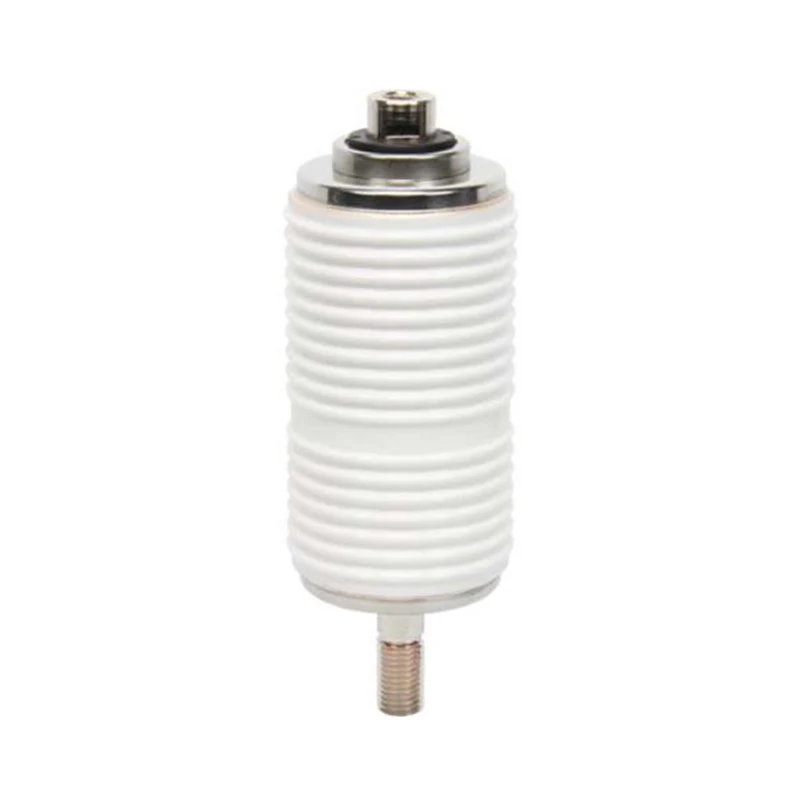

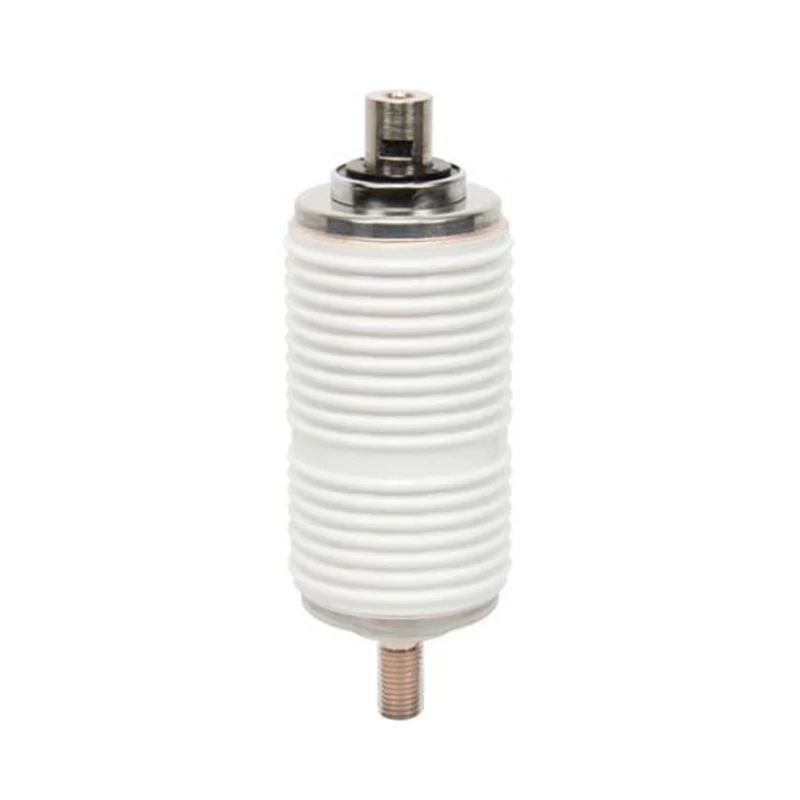

Interruptor a vácuo 11KV para contator

Model: TJ340GN, TJ340G, TJ340E, TJ340GE, TJ340D

Sunway Hanguang, um fabricante profissional com mais de cinquenta anos de experiência na área de equipamentos elétricos, lançou o Interruptor a Vácuo de 11kV para Contatores, uma unidade de extinção de arco a vácuo de alto desempenho projetada especificamente para sistemas de controle de energia de média tensão. Este produto aborda com precisão as deficiências dos métodos tradicionais de extinção de arco, oferecendo vantagens como comutação sem arco e operação livre de manutenção a longo prazo. Apoiado por um rigoroso sistema de controle de qualidade, é adequado para condições operacionais complexas em vários setores. Como fornecedor confiável, a Sunway Hanguang está trazendo este produto "Made in China" para o mercado global, garantindo a operação estável dos sistemas de energia de média tensão.

Enviar consulta

Descrição do produto

Sunway Hanguang possui uma moderna fábrica profissional, com sede na China e atendendo o mercado global. É um fabricante e fornecedor confiável na área global de equipamentos elétricos de média tensão, com produtos e serviços que alcançam mais de 60 países e regiões e uma base instalada acumulada superior a 350.000 unidades. Seu produto principal, o interruptor a vácuo de 11kV para contatores, é compatível com sistemas de energia de 50 Hz, apresenta um nível de vácuo de ≤1,33×10⁻³Pa e oferece comutação sem arco e operação livre de manutenção de longo prazo, reduzindo significativamente os custos operacionais e de manutenção do usuário e atendendo com precisão às principais necessidades de controle de energia de média tensão.

Tabela de especificações do produto

Especificação Técnica Principal
Modelo NÃO.	unidade	VITJ 12/630G	VITJ 12/630E
CLASSIFICAÇÕES DE TENSÃO
Tensão nominal (Ur)	kV	12	12
Tensão suportável de frequência de potência nominal de curto período (1min) (Ud)	kV	42	42
Tensão nominal suportável ao impulso atmosférico (pico) (acima)	kV	75	75
Frequência nominal (fr)	hertz	50	50
CLASSIFICAÇÕES ATUAIS
Corrente nominal (Ir)	A	630	630
Resistência do circuito com força de contato nominal mais baixa	μΩ	≤60	≤60
Corrente suportável nominal de curta duração (lk)	ka	6.3	6.3
Duração nominal do curto-circuito (tk)	s	4	4
Corrente suportável de pico nominal (lp)	ka	6.3	6.3
Corrente nominal de tomada	ka	6.3	6.3
Limitar a corrente de interrupção	A	6.3	6.3
DADOS MECÂNICOS
Peso das peças móveis	kg	≤0,7	≤0,7
Força de fechamento devido ao fole e à atmosfera	N	70±30	70±30
Força necessária para manter os contatos abertos em curso completo	N	100±40	100±40
REQUISITOS MECÂNICOS
Folga entre contatos abertos	milímetros	6±1	6±1
Velocidade média de abertura (média dos primeiros 75% de folga de contato)	EM	0,4-0,5	0,4-0,5
Velocidade média de fechamento (média dos últimos 30% de folga de contato)	EM	0,15-0,25	0,15-0,25
Força final de contato externo adicional nominal	N	250±50	250±50
Duração do salto de contato na operação de fechamento	EM	≤2	≤2
Fechamento e abertura não simultânea de contatos trifásicos	EM	≤2	≤2
Recuperação máxima durante a abertura	milímetros	≤1	≤1
VIDA
Vida útil de armazenamento	anos	20	20
Resistência mecânica nominal	Tempos	300000	300000
Contatos limitam a erosão	milímetros	3	3

Características e vantagens do produto

O interruptor a vácuo de 11kV para contatores oferece excelentes vantagens em materiais, processos, desempenho e manutenção, tornando-o adequado para ambientes exigentes:

- Material e vedação confiáveis: Utiliza contatos de liga de Cu-Cr de alta pureza e foles importados, com detecção rigorosa de vazamentos por espectrometria de massa de hélio, resultando em uma taxa de vazamento anual de <0,5%, prolongando a vida útil;

- Isolamento forte e adaptabilidade ambiental: Aprimorado pela tecnologia de vedação por indução de alta frequência, apresenta uma tensão suportável de frequência de energia de 28kV e tensão suportável de impulso de raio de 75kV, e pode suportar uma ampla faixa de temperatura de -40 ℃ a + 85 ℃ e altitudes de até 4.000 metros;

- Rigoroso Controle de Qualidade: Cada unidade passa por 12 inspeções rigorosas antes de sair da fábrica, com rastreabilidade por código QR, resultando em uma taxa de falha em campo <0,02%;

- Adaptabilidade conveniente: Compatível com contatores convencionais, substituição sem ferramentas, expansível com monitoramento inteligente e suportado por serviços de manutenção 7x24 horas de 35 centros técnicos globais.

Aplicações de produtos

O interruptor a vácuo de 11kV para contatores tem uma ampla gama de aplicações e é adequado para condições de trabalho complexas, como ambientes com muita poeira e névoa salina. Suas principais aplicações incluem: controle de motores de alta tensão em minas, fontes de alimentação auxiliares de tração em trânsito ferroviário, equipamentos em plataformas de petróleo offshore, circuitos de controle em subestações de energia eólica e solar, sistemas UPS de alta tensão em data centers e áreas à prova de explosão química, fornecendo proteção confiável para sistemas de energia de média tensão em vários setores.

Perguntas frequentes

1. Serviços de personalização: Suporta personalização multidimensional e serviços OEM/ODM, aproveitando as vantagens da produção flexível da fábrica;

2. Garantia de Qualidade: Componentes principais estritamente selecionados, controle de qualidade de todo o processo e suporte para consultas de rastreabilidade;

3. Garantia e serviço pós-venda: garantia limitada de 10 anos, resposta 7×24 horas de pontos de serviço globais;

4. Notas de instalação: Embalagem personalizada à prova de umidade e à prova de choque; testes de resistência à pressão e características mecânicas devem ser concluídos após a instalação.

O interruptor a vácuo de 11kV para contatores é uma prova dos mais de cinquenta anos de tecnologia e experiência em fabricação da Sunway Hanguang. Com base num sistema de produção avançado e num rigoroso controlo de qualidade, cria produtos de alta qualidade adequados ao mercado global. Este produto, enraizado na fabricação inteligente na China, aborda pontos problemáticos tradicionais, adapta-se a diversas condições da indústria e é complementado por um serviço pós-venda abrangente, fornecendo uma solução de extinção de arco eficiente e confiável para sistemas de controle de energia de média tensão e solidificando seu reconhecimento no mercado global.
