Qual é o princípio de utilização de uma câmara de extinção de arco a vácuo para disjuntores a vácuo externos?

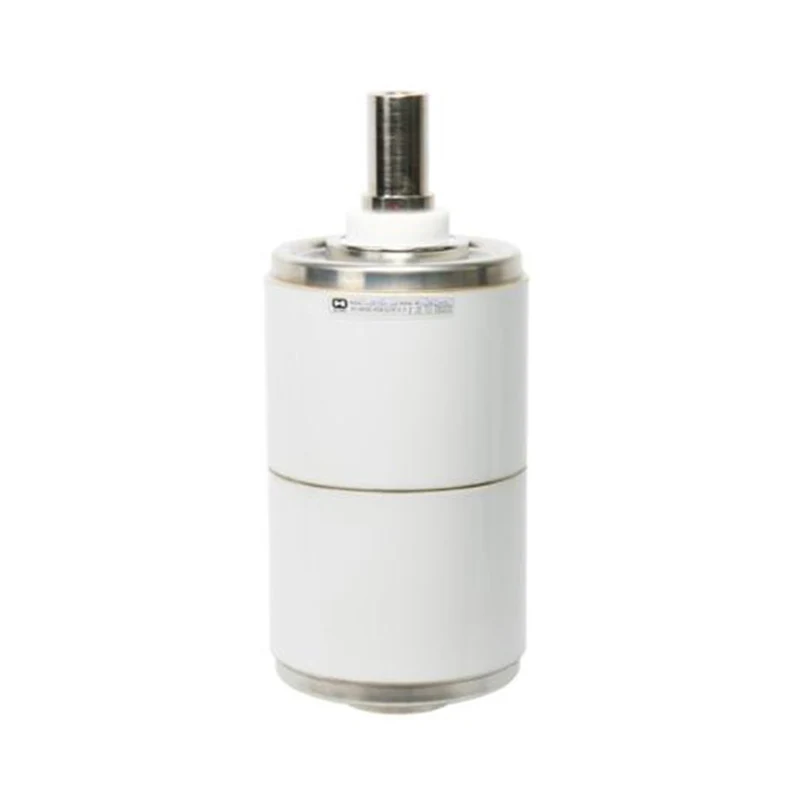

O princípio fundamental da câmara de extinção de arco a vácuo usada emdisjuntores a vácuo externosé extinguir rapidamente o arco em ambiente de alto vácuo, contando com o resfriamento por difusão do plasma do arco no vácuo e a rápida recuperação da resistência média.

Isolamento de alto vácuo: A pressão interna é extremamente baixa (cerca de 10 ⁻³~10 ⁻⁵ Pa), as moléculas de gás são raras, a ionização é difícil e a resistência do isolamento é muito alta.

Formação e difusão de arco: Quando o contato é desconectado, o vapor metálico de alta temperatura ioniza para formar um arco, mas as partículas carregadas e o vapor metálico se difundirão rapidamente no vácuo.

Extinção de cruzamento zero da corrente: No momento do cruzamento zero AC, o fornecimento de vapor metálico é interrompido, as partículas residuais são difundidas e adsorvidas, e a velocidade de recuperação da resistência de isolamento do intervalo de vácuo excede em muito a velocidade de recuperação de tensão, impossibilitando o reacender do arco.

Principais auxílios no projeto: A ranhura em espiral ou formato especial do contato gera um campo magnético, fazendo com que o arco gire e evitando superaquecimento local; A cobertura de blindagem coleta vapor metálico para evitar a contaminação do invólucro de isolamento.
