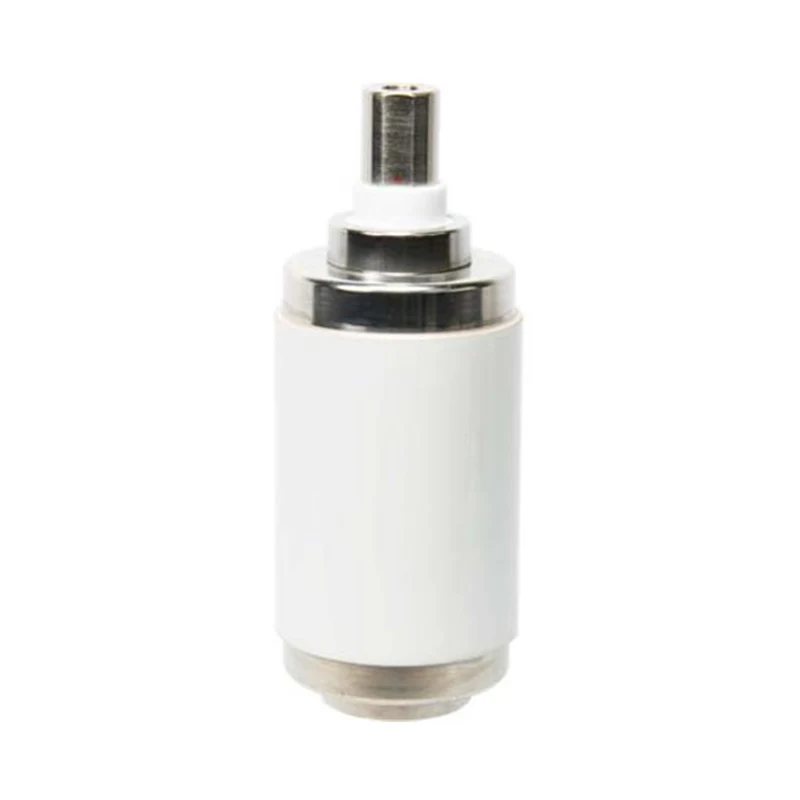

Interruptor a vácuo de 11kV para gerador VCB

Model: TD336G

Sunway Hanguang, um fabricante profissional com mais de cinquenta anos de experiência na área elétrica, desenvolveu o Interruptor a Vácuo de 11kV para Gerador VCB, uma unidade central de extinção de arco projetada especificamente para disjuntores de gerador (GCB). Este produto é compatível com sistemas CA de 50/60 Hz, obtendo comutação sem arco por meio da tecnologia de ultra-alto vácuo, superando as desvantagens tradicionais. Apoiada por padrões rigorosos e forte conhecimento técnico, tornou-se um fornecedor confiável no setor global de geração de energia, demonstrando a força da China na fabricação de energia elétrica de média tensão.

Enviar consulta

Descrição do produto

O Interruptor a Vácuo de 11kV para Gerador VCB é uma unidade de extinção de arco central personalizada da Sunway Hanguang, projetada especificamente para GCBs, responsável pela interrupção do circuito do gerador e isolamento de falhas, salvaguardando a segurança do sistema. É compatível com sistemas CA 50/60 Hz, com grau de vácuo de ≤1,33×10⁻³Pa, alcançando comutação sem arco e reignição zero, abordando as desvantagens dos produtos tradicionais, como desgaste rápido e manutenção complexa.

Sunway Hanguang possui uma moderna fábrica inteligente, utilizando equipamentos internacionais de primeira linha e possuindo 35 patentes principais. Seus produtos são certificados pela KEMA e CESI, com mais de 200.000 unidades instaladas globalmente e são reconhecidos pela State Grid, GE e outros. O interruptor a vácuo de 11kV para gerador VCB é um produto representativo que mostra os principais pontos fortes da empresa.

Parâmetros do produto

CLASSIFICAÇÕES ELÉTRICAS (Trifásica) BASE SIMÉTRICA
Frequência nominal	50/60Hz
Tensão nominal máxima linha a linha	12kV,r.m.s
Tensão suportável de frequência de energia nominal: ar	42kV,rms
Tensão nominal de resistência ao impulso: ar	95kV, pico
Corrente Normal Nominal	1600A
Corrente nominal de curto-circuito (base simétrica trifásica)	31,5kA,rms
Componente percentual de CC da corrente de ruptura nominal de CC	50%
Corrente nominal de curto-circuito	80kA, pico
Duração nominal da corrente de curto período	4s
Corrente suportável nominal de curto prazo	31,5kA,rms
Corrente suportável de pico nominal	80kA,r.m.s
Resistência máxima de contato com força mínima de fechamento	18Microohms
Corrente de ruptura nominal do banco de capacitores único	630A,r.m.s
Corrente de ruptura nominal do banco de capacitores back-to-back	400A,r.m.s
Sequência operacional nominal	o-0.3s-co-180s-co
DADOS MECÂNICOS
Peso do interruptor (aprox.)	3,13kg
Peso da peça móvel (aprox.)	1,28kg
Força de fechamento devido ao fole e à atmosfera	120±50N
Força necessária para manter os contatos abertos em Full Stroke	190±60N
REQUISITOS MECÂNICOS (REF. VCB)
1. Curso de contato	11±1mm
2.Velocidade de abertura (média de 75 lacunas de contato)	1,1±0,2m/seg
3. Sobrecurso máximo durante a abertura	2mm
4. Recuperação máxima durante a abertura	2mm
5. Velocidade de fechamento (média dos últimos 30% de lacuna de contato)	0,6±0,2m/seg
6. Duração máxima da rejeição de contato (com no máximo 2 rejeições)	≤2ms
7. Força compressiva de contato nominal	3150±200N
8. Fechamento e Abertura não simultânea de Contatos Trifásicos	≤2ms
VIDA (ESTIMADA)
1. Vida elétrica na corrente normal nominal	50.000 operações
2. Vida elétrica na corrente nominal de curto-circuito	100Operações
3. Vida Mecânica	50.000 operações
4. Limite de erosão de contato	3mm
5. Prazo de validade	20 anos
1. Atende ou excede os requisitos de resistência elétrica da classe E2 para serviço de religamento automático de acordo com IEC 62271-200 e JB 8738-2008. 2.* Características Nominais a serem fornecidas mediante solicitação

Características e vantagens do produto

O interruptor a vácuo de 11kV para gerador VCB oferece vantagens significativas em materiais, processos e serviços. Os principais destaques incluem:

- Contatos em liga de Cu-Cr de alta pureza, com valor de interrupção de corrente <3A, protegendo o isolamento do gerador;

- Fole 316L importado + detecção de vazamento por espectrometria de massa de hélio, com taxa de vazamento anual <0,5% e vida mecânica superior a 50.000 ciclos;

- Invólucro cerâmico selado por fusão de alta frequência, proporcionando excelente isolamento, adequado para amplas faixas de temperatura, grandes altitudes e condições extremas de trabalho;

- 15 inspeções abrangentes + rastreabilidade de código QR, com taxa de falha <0,01%, compatível com GCBs convencionais e substituição sem ferramentas;

- 40 centros técnicos globais que oferecem serviço abrangente 7x24 horas.

Aplicações de produtos

Este produto tem uma ampla gama de aplicações e é adequado para diversas condições operacionais extremas, incluindo usinas de turbina a gás, subestações de armazenamento de energia eólica/solar, fontes de alimentação de emergência hospitalar e sistemas de energia marítima, fornecendo proteção confiável para conexão à rede do sistema de energia e isolamento de falhas.

Perguntas frequentes

1. Serviços de Personalização: Suporta personalização de módulos atuais e inteligentes, bem como serviços OEM/ODM;

2. Garantia de Qualidade: Controle de qualidade de processo completo com registros eletrônicos rastreáveis;

3. Garantia e serviço pós-venda: garantia limitada de 10 anos, com diagnóstico no local e serviços de peças de reposição fornecidos por centros de serviços globais;

4. Diretrizes de instalação: Embalagem à prova de umidade e resistente a choques durante o transporte; após a instalação adequada, a rigidez dielétrica e as características mecânicas devem ser testadas.
