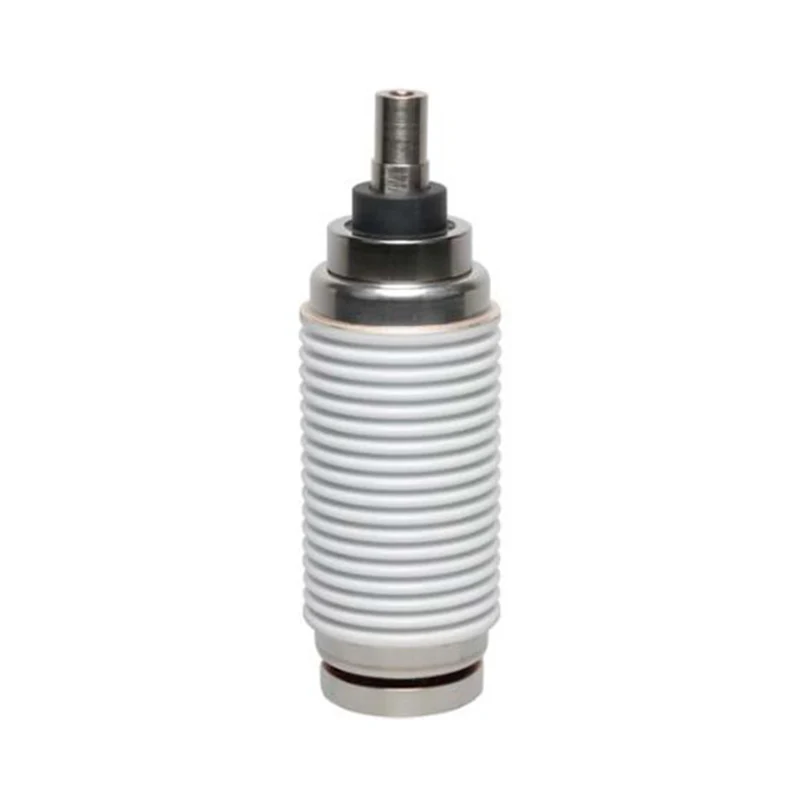

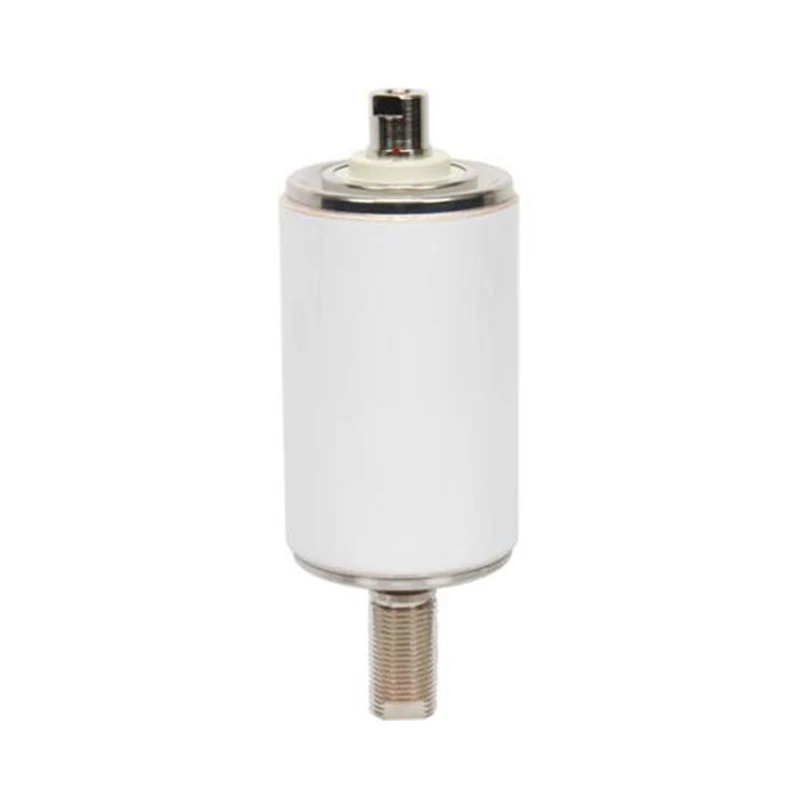

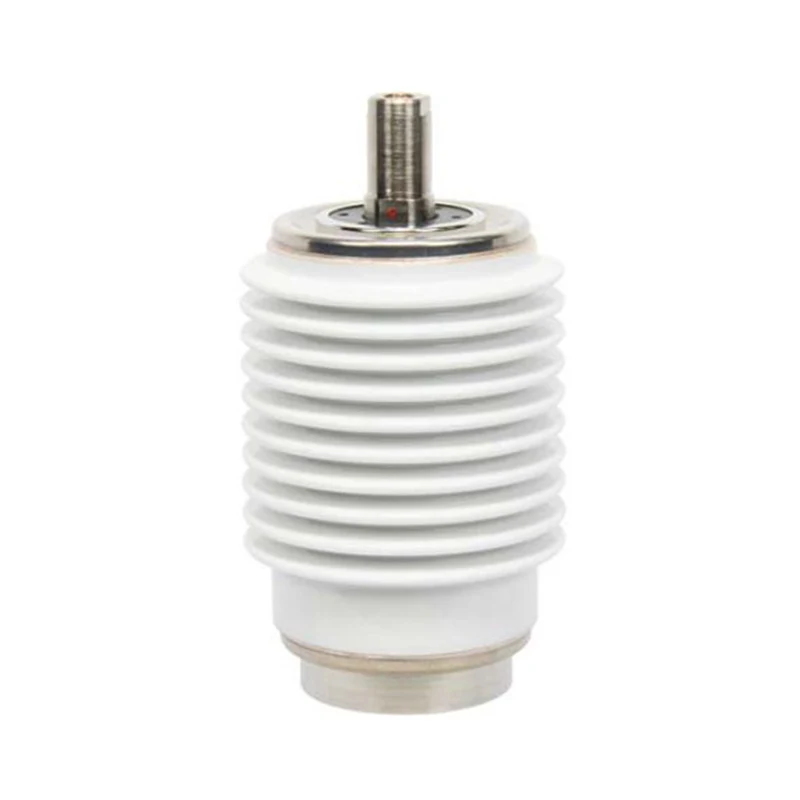

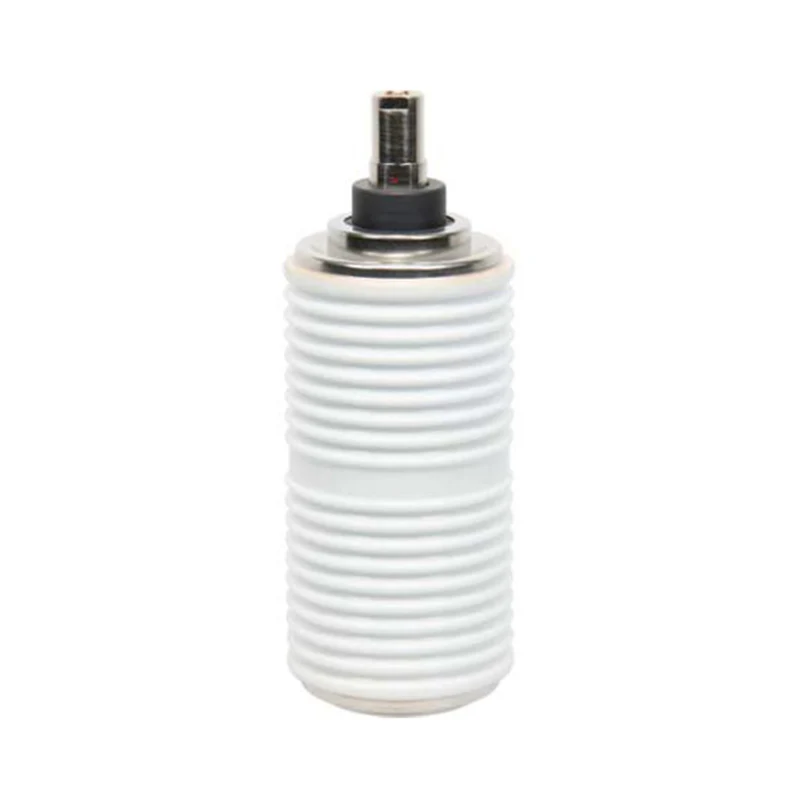

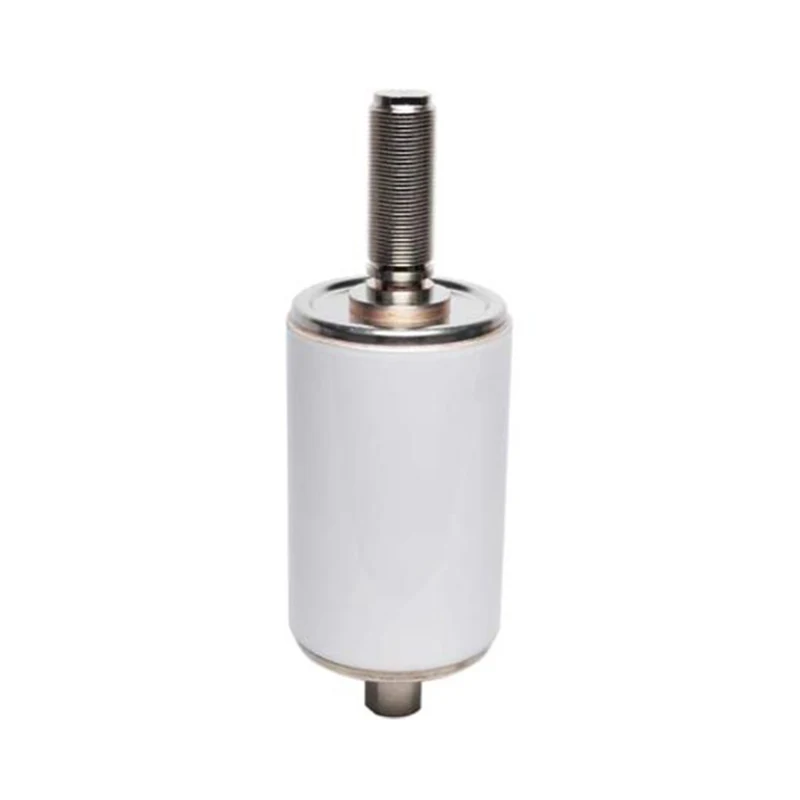

Interruptor a vácuo 11KV para VCB externo

Model: TD313D, TD314A, TD314B, TD314D, TD315B

O produto principal da Sunway Hanguang (um fabricante profissional), o interruptor a vácuo de 11KV para VCB externo, é uma unidade de extinção de arco dedicada para VCBs externos de 11KV, cobrindo a série VITD 12/630 e compatível com sistemas de 50/60Hz. Com um grau de vácuo de ≤1,33×10⁻³Pa, garante extinção segura do arco e reignição zero, abordando os principais pontos problemáticos em aplicações externas. Ele passou por inúmeras certificações oficiais e foi instalado em mais de 50.000 unidades em todo o mundo. Como fornecedor confiável, fornece suporte para distribuição de energia externa de 11KV na China e no mundo.

Enviar consulta

Descrição do produto

O interruptor a vácuo de 11KV para VCB externo foi projetado especificamente pela Sunway Hanguang para VCBs externos, aproveitando uma fábrica automatizada e 15 patentes principais para controlar estritamente os níveis de vácuo e resolver completamente os problemas de isolamento fraco, envelhecimento fácil e manutenção complexa associados aos produtos tradicionais.

Este produto passou por diversas certificações nacionais e internacionais e é reconhecido por empresas renomadas como a ABB. Ele comprovou sua confiabilidade em ambientes externos extremos e é a escolha preferida para VCBs externos de 11KV em todo o mundo.

Especificações do produto

Classificações Elétricas (3 Fases) Base Simétrica
Modelo NÃO.	VITD 12/630-16D	VITD 12/630-20A	VITD 12/630-20B	VITD 12/630-20D	VITD12/630-25B
Frequência nominal	50/60Hz
Tensão nominal máxima linha a linha	12kV,r.m.s
Tensão suportável de frequência de energia nominal: ar	42kV,rms
Tensão nominal de resistência ao impulso: ar	95kV, pico
Corrente Normal Nominal	630A
Corrente nominal de curto-circuito (base simétrica trifásica)	16kA,rms	20kA,rms
Componente percentual de CC da corrente de ruptura nominal de CC	0.5
Corrente nominal de curto-circuito	40kA, pico
Duração nominal da corrente de curto período	4s
Corrente suportável nominal de curto prazo	16kA,rms	20kA,rms
Corrente suportável de pico nominal	40kA,rms	50kA,rms
Resistência máxima de contato com força mínima de fechamento	20Microohms
Corrente de ruptura nominal do banco de capacitores único	630A,r.m.s
Corrente de ruptura nominal do banco de capacitores back-to-back	400A,r.m.s
Sequência operacional nominal	o-0.3s-co-180s-co
DADOS MECÂNICOS
Peso do interruptor (aprox.)	1,53kg	2,09kg	1,73kg	2,48kg	1,73kg
Peso da peça móvel (aprox.)	0,49kg	0,49kg	0,49kg	0,67kg	0,49kg
Força de fechamento devido ao fole e à atmosfera	80±40N
Força necessária para manter os contatos abertos em Full Stroke	120±50N
REQUISITOS MECÂNICOS (REF. VCB)
Curso de contato	9±1mm
Velocidade de abertura (média de folga de 75 contatos)	1,1±0,2m/seg
Ultrapassagem máxima durante a abertura	2mm
Recuperação máxima durante a abertura	2mm
Velocidade de fechamento (média dos últimos 30% de folga de contato)	0,6±0,2m/seg
Duração máxima da rejeição de contato (com no máximo 2 rejeições)	≤2ms
Força compressiva de contato nominal	1600±200N
VIDA (ESTIMADA)
Vida elétrica na corrente normal nominal	50.000 operações
Vida elétrica na corrente nominal de curto-circuito	100Operações
Vida Mecânica	50.000 operações
Limite de erosão de contato	3mm
Prazo de validade	20 anos
Atende ou excede os requisitos de resistência elétrica da classe E2 para serviço de religamento automático de acordo com IEC 62271-200 e JB 8738-2008.
Características Nominais a serem fornecidas mediante solicitação

Características e vantagens do produto

O interruptor a vácuo de 11KV para VCB externo é otimizado para ambientes externos agressivos, oferecendo excelentes vantagens: contatos de liga de Cu-Cr garantem extinção de arco estável, foles importados fornecem vedação confiável (taxa de vazamento anual <0,5%) e uma vida útil de 50.000 ciclos não requer manutenção; a carcaça composta oferece proteção IP65, adequada para amplas faixas de temperatura e grandes altitudes, com excelente resistência às intempéries; rigoroso controle de qualidade e design modular garantem fácil instalação e serviço pós-venda oportuno.

Cenários de aplicação de produtos

O interruptor a vácuo de 11KV para VCB externo é adequado para todos os cenários de distribuição de energia externa de 11KV, amplamente utilizado em redes de energia urbanas e rurais, usinas de energia eólica e solar, parques industriais, trânsito ferroviário e sistemas de armazenamento de energia. O produto não tem emissões de SF₆, está em conformidade com as regulamentações ambientais e fornece suporte confiável para redes inteligentes globais de 11KV.

Perguntas frequentes

1. Serviços de personalização: Suporta personalização de padrão nacional e internacional, fornece serviços OEM / ODM e modelos convencionais são enviados em 7 dias, compatíveis com equipamentos VCB convencionais.

2. Garantia de qualidade: Os componentes principais são cuidadosamente selecionados, o controle automatizado de qualidade da fábrica é implementado e os produtos são rastreáveis via código QR.

3. Garantia e serviço pós-venda: garantia limitada de 10 anos, com pontos de serviço globais fornecendo suporte técnico e de manutenção 24 horas por dia, 7 dias por semana.

4. Notas de instalação: Embalagem à prova de umidade e resistente a impactos; a instalação é adequada para ambientes externos; recomenda-se realizar testes mecânicos e de tensão após a instalação.
