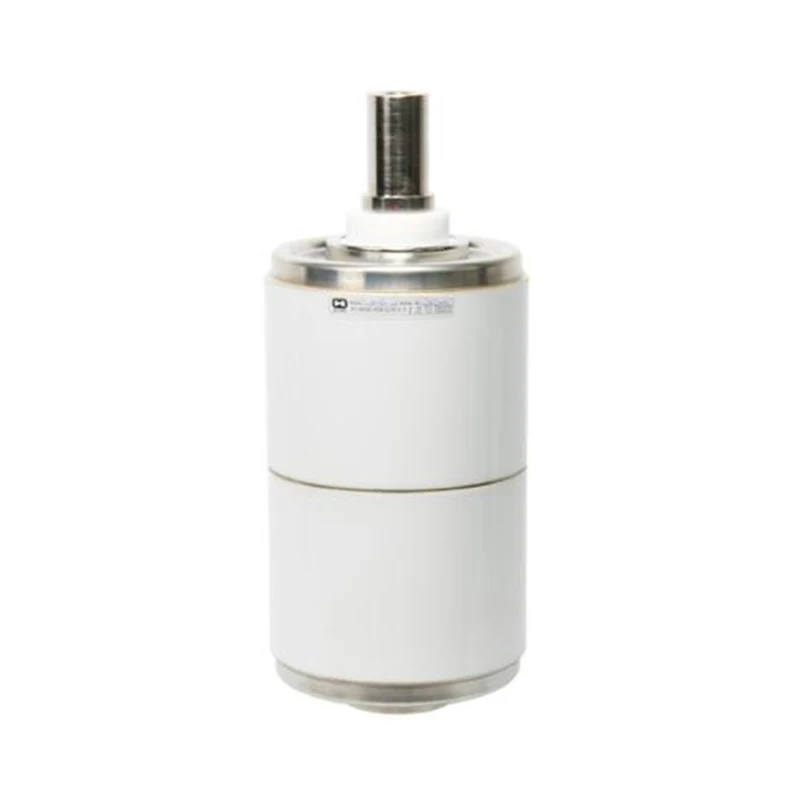

Interruptor a vácuo 36KV para disjuntor ferroviário

Model: TD545A

Sunway Hanguang, um fabricante profissional com mais de cinquenta anos de experiência na área elétrica, desenvolveu o interruptor a vácuo de 36KV para disjuntores ferroviários, uma unidade de extinção de arco central projetada especificamente para disjuntores de alta tensão em sistemas de trânsito ferroviário. Os modelos principais incluem VI-RCB-36/1250-31.5 e VI-RCB-36/2000-25, adequados para sistemas CA de 50/60 Hz. O nível de vácuo é estritamente controlado em ≤1,33×10⁻³Pa, permitindo interrupção sem arco e reignição zero, abordando especificamente vários desafios exigentes no trânsito ferroviário.

Enviar consulta

Descrição do produto

O interruptor a vácuo de 36KV para disjuntor ferroviário é um componente central de proteção de sistemas de fonte de alimentação de alta tensão em trânsito ferroviário, garantindo a operação segura e estável da rede de fonte de alimentação de tração. É perfeitamente adequado para ambientes agressivos com alta vibração e operação frequente. Sua fábrica utiliza equipamentos avançados para produção em massa totalmente automatizada. Com a sua qualidade confiável, o produto tornou-se um fornecedor confiável de escolha no setor de trânsito ferroviário global, não apenas vendendo bem no mercado interno, mas também sendo adaptado para projetos "Cinturão e Rota" no exterior, demonstrando a força da fabricação chinesa.

A empresa utiliza linhas de produção automatizadas construídas com equipamentos importados da Alemanha e do Japão, detendo mais de 30 patentes principais. Através de testes de projetos abrangentes e de vários sistemas, este produto acumulou mais de 150.000 unidades instaladas globalmente, atendendo a mais de 60 projetos de trânsito ferroviário, e foi reconhecido por empresas como Siemens e CRRC, acumulando experiência madura em aplicações em cenários complexos.

Parâmetros do produto

CLASSIFICAÇÕES ELÉTRICAS (Trifásica) BASE SIMÉTRICA
Frequência nominal	50/60Hz
Tensão nominal	40,5kV,rms
Tensão suportável nominal de frequência de potência de curto período (1 min)	95kV,rms
Tensão nominal suportável ao impulso atmosférico	185kV, pico
Corrente nominal	2000A
Resistência do circuito com força de contato nominal mais baixa	≤20Microohms
Corrente nominal de interrupção de curto-circuito	25kA,rms
Corrente suportável nominal de curta duração	25kA,rms
Duração nominal do curto-circuito	4s
Corrente suportável de pico nominal	63kA,rms
Corrente nominal de curto-circuito	63kA,rms
Máx. Componente CC	40%
Corrente nominal de interrupção do banco de capacitores único	630A,r.m.s
Corrente nominal de interrupção do banco de capacitores back-to-back	400A,r.m.s
Sequência operacional nominal	O-0,3(0,5)s-CO-180s-CO
DADOS MECÂNICOS
Peso do interruptor (aprox.)	8,23kg
Peso das peças móveis	3,74kg
Força de fechamento devido ao fole e à atmosfera	170±40N
Força necessária para manter os contatos abertos em curso completo	320±50N
REQUISITOS MECÂNICOS (REF. VCB)
Folga entre contatos abertos	18±2mm
Velocidade média de abertura (média dos primeiros 75% da folga de contato)	1,6±0,3m/seg
Velocidade média de fechamento (média dos últimos 30% da lacuna de contato)	1,3±0,2m/seg
Força final de contato externo adicional nominal	2500±200N
Duração do salto de contato na operação de fechamento	≤2ms
Fechamento e Abertura não simultânea de Contatos Trifásicos	≤2ms
Recuperação máxima durante a abertura	≤2 mm
VIDA
Vida elétrica na corrente normal nominal	20.000 operações
Vida elétrica na corrente nominal de curto-circuito	50Operações
Vida Mecânica	30.000 operações
Limite de erosão de contato	3mm
Prazo de validade	20 anos
Atende ou excede os requisitos de resistência elétrica da classe E2 para serviço de religamento automático de acordo com IEC 62271-200 e JB 8738-2008. Características Nominais a serem fornecidas mediante solicitação

Características e vantagens do produto

1. Excelente extinção de arco e desempenho elétrico

Usando contatos de liga de Cu-Cr de alta pureza, o valor de interrupção de corrente é <3A, com fortes propriedades anti-soldagem, suprimindo efetivamente a sobretensão operacional, protegendo equipamentos sensíveis e garantindo o desempenho estável de extinção de arco do interruptor a vácuo 36KV para disjuntor ferroviário.

2. Vedação confiável e longa vida útil

Equipado com fole de aço inoxidável importado, a taxa de vazamento anual é <0,5%, com vida mecânica de 30.000 ciclos e vida elétrica de 20.000 ciclos, alcançando operação livre de manutenção a longo prazo e reduzindo significativamente os custos de manutenção.

3. Adaptabilidade Ambiental Superior

O invólucro cerâmico de alta resistência oferece excelente isolamento, atende aos padrões de resistência à vibração, suporta uma ampla faixa de temperatura de -40°C a +85°C e altas altitudes, e possui uma classificação de proteção IP67, tornando-o adequado para vários cenários complexos de trânsito ferroviário e melhorando ainda mais a adaptabilidade ambiental do interruptor a vácuo de 36KV para disjuntores ferroviários.

4. Rigoroso controle de qualidade e manutenção conveniente

Cada produto passa por 15 inspeções abrangentes, é rastreável via código QR e tem uma taxa de falha em campo <0,01%; o design modular facilita a substituição e módulos de monitoramento opcionais estão disponíveis. O serviço 7x24 horas é fornecido por 35 centros técnicos em todo o mundo.

Aplicações de produtos

Este produto é amplamente utilizado em cenários de fornecimento de energia para ferrovias de alta velocidade, ferrovias de transporte pesado e metrôs, realizando tarefas como comutação de carga e interrupção de falhas. Sem emissões de SF₆, atende aos requisitos de proteção ambiental e é adequado para projetos de trânsito ferroviário nacionais e internacionais, fornecendo suporte essencial para a operação segura e estável de sistemas globais de fornecimento de energia.

Perguntas frequentes

- Serviços de personalização: suporta vários padrões, fornece serviços OEM/ODM e oferece entrega de 7 a 15 dias para modelos padrão, compatíveis com equipamentos de fabricantes convencionais.

- Garantia de Qualidade: Os principais componentes são cuidadosamente selecionados de marcas renomadas, com controle de qualidade automatizado em todo o processo, garantindo rastreabilidade do produto e qualidade controlável.

- Garantia e Serviço Pós-Venda: garantia limitada de 10 anos, garantindo deterioração de vácuo não superior a 20%, com suporte técnico e de manutenção fornecido por centros de serviço globais.

- Diretrizes de Instalação: Requer transporte à prova de umidade e resistente a choques; a instalação deve cumprir os requisitos relevantes; testes de pressão e características mecânicas são recomendados após a instalação.

Força da marca

Sunway Hanguang possui uma moderna fábrica e está profundamente envolvida na área elétrica há mais de cinquenta anos. Com equipamentos avançados, patentes essenciais e um sistema de testes abrangente, tornou-se um fornecedor global de alta qualidade, capacitando a indústria de transporte ferroviário da China e trazendo produtos de alta qualidade para o mundo.
