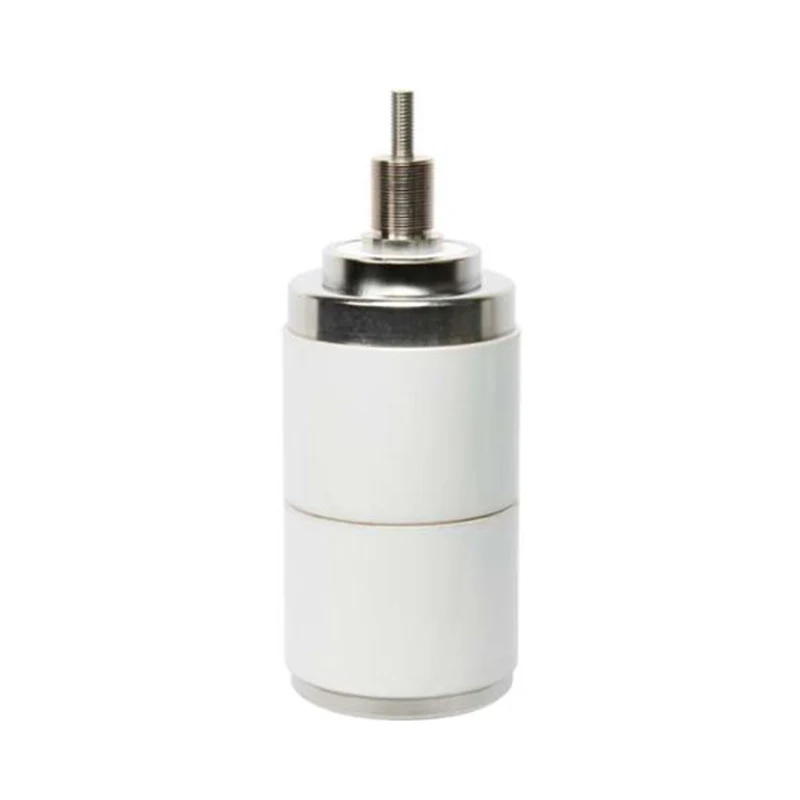

Interruptor a vácuo 36KV para unidade principal de anel

Model: TD555P

O interruptor de vácuo Sunway Hanguang 36KV para unidade principal de anel (modelo central VITD 36/2500-25P) é uma unidade de extinção de arco central personalizada para unidades principais de anel de alta tensão, adequada para sistemas 50/60 Hz, com um grau de vácuo de ≤1,33×10⁻³Pa, alcançando interrupção sem arco. Como fabricante profissional com mais de cinquenta anos de experiência na área elétrica, a Sunway Hanguang conta com linhas de produção automatizadas e patentes essenciais. Os seus produtos passaram por múltiplas certificações, com mais de 300.000 unidades instaladas globalmente, tornando-se um fornecedor confiável em todo o mundo e contribuindo para a construção de redes de distribuição de energia verdes e inteligentes.

Enviar consulta

Descrição do produto

O interruptor a vácuo de 36KV para unidade principal de anel é um componente central especificamente adaptado pela Sunway Hanguang para unidades principais de anel de alta tensão. O modelo principal é VITD 36/2500-25P, adequado para sistemas CA de 50/60 Hz e pode atender especificamente à proteção ambiental, operação de alta frequência, alta carga e requisitos livres de manutenção. O produto concentra-se no grau de vácuo estritamente controlado para obter interrupção sem arco e zero reignição, evitando riscos de segurança.

A Sunway Hanguang possui uma fábrica moderna, contando com equipamentos importados para construir linhas de produção automatizadas, detentora de mais de 30 patentes. Seus produtos passaram por certificações ISO, KEMA e outras certificações e testes de projeto completo, em conformidade com os padrões IEC e GB, e são reconhecidos pela State Grid, ABB e outros, demonstrando a força da fabricação chinesa.

Parâmetros do produto

CLASSIFICAÇÕES ELÉTRICAS (Trifásica) BASE SIMÉTRICA
Modelo NÃO.	VITD36/2500-25P
1. Frequência nominal	50/60Hz
2. Tensão nominal	36/40,5kV,r.m.s
3. Tensão suportável de frequência de energia de curto prazo nominal (1 min)	70/95kV,rms
4. Tensão suportável de impulso de raio nominal	170/185kV, Pico
5. Corrente nominal	2500A
6. Resistência do circuito com força de contato nominal mais baixa	≤20Microohms
7. Corrente nominal de interrupção de curto-circuito	25kA,rms
8. Corrente suportável de curto prazo avaliada	25kA,rms
9. Duração nominal do curto-circuito	4s
10. Corrente suportável de pico nominal	63kA,rms
11. Corrente nominal de curto-circuito	63kA,rms
12.Máx. Componente CC	0.4
13.*Corrente de interrupção nominal do banco de capacitores único	630A,r.m.s
14.*Corrente de interrupção nominal do banco de capacitores consecutivos	400A,r.m.s
15.Sequência operacional nominal	O-0,3(0,5)s-CO-180s-CO
DADOS MECÂNICOS
1. Peso do interruptor (aprox.)	5,32kg
2.Peso das peças móveis	2,1kg
3. Força de fechamento devido ao fole e à atmosfera	170±40N
4.Força necessária para manter os contatos abertos em curso completo	320±50N
REQUISITOS MECÂNICOS (REF. VCB)
1. Folga entre contatos abertos	15±1mm
2. Velocidade média de abertura (média dos primeiros 75% da lacuna de contato)	1,5±0,3m/seg
3. Velocidade média de fechamento (média dos últimos 30% da lacuna de contato)	1,1±0,2m/seg
4. Força final de contato externo adicional avaliada	2500±200N
5. Duração do salto do contato na operação de fechamento	≤2ms
6. Fechamento e Abertura não simultânea de Contatos Trifásicos	≤2ms
7. Recuperação máxima durante a abertura	≤2 mm
VIDA
1. Vida elétrica na corrente normal nominal	20.000 operações
2. Vida elétrica na corrente nominal de curto-circuito	50Operações
3. Vida Mecânica	30.000 operações
4. Limite de erosão de contato	3mm
5. Prazo de validade	20 anos
1. Atende ou excede os requisitos de resistência elétrica da classe E2 para serviço de religamento automático de acordo com IEC 62271-200 e JB 8738-2008.
2.* Características Nominais a serem fornecidas mediante solicitação

Características e vantagens do produto

O produto tem excelente desempenho central, usando contatos de liga Cu-Cr de alta pureza, com valor limite de corrente <3A, fortes propriedades antissoldagem, interrupção de banco de capacitor único de 630A e desgaste de contato ≤3mm; juntamente com foles importados, a taxa de vazamento anual é <0,5%, com uma vida mecânica de 30.000 vezes e uma vida elétrica de 20.000 vezes, alcançando uma operação livre de manutenção a longo prazo. A carcaça é feita de material cerâmico de alta resistência, proporcionando excelente proteção de isolamento. Ele apresenta uma tensão suportável de frequência de energia de 70/95kV/1min e pode suportar uma ampla faixa de temperatura de -40°C a +85°C e altitudes de até 4.000 metros. Com classificação de proteção IP67, é adequado para condições de trabalho complexas. Cada produto passa por 12 inspeções abrangentes, possui rastreabilidade por código QR e tem uma taxa de falha de <0,02%. O design modular facilita a substituição e 35 centros técnicos em todo o mundo fornecem serviço 7x24 horas.

Cenários de aplicação de produtos

O interruptor a vácuo de 36KV para unidades principais em anel é amplamente utilizado em sistemas de rede em anel de 36KV, parques industriais, data centers, subestações de energia eólica e solar e outros cenários. Ele pode lidar com condições de trabalho complexas, como alta temperatura, alta umidade e alta altitude, e é livre de SF₆, em conformidade com as regulamentações ambientais. É adequado para projetos no exterior "Belt and Road", promovendo produtos chineses de alta qualidade para o mercado global.

Perguntas frequentes

- Serviços de personalização: suporta vários padrões, fornece serviços OEM/ODM e os modelos convencionais são enviados dentro de 7 a 15 dias. Compatível com equipamentos de unidade principal de anel convencional.

- Garantia de Qualidade: Os componentes principais são selecionados de marcas conhecidas, com controle de qualidade de processo completo. Os produtos vêm com relatórios de teste e são rastreáveis via código QR.

- Garantia e serviço pós-venda: garantia limitada de 10 anos, redução de vácuo não excede 20% e pontos de serviço globais fornecem suporte técnico e de manutenção em vários idiomas.

- Notas de instalação: Embalagem à prova de umidade e resistente a impactos. A instalação deve cumprir os requisitos relevantes. Testes de tensão suportável e características mecânicas são recomendados após a instalação.

Compromisso com a Marca

Como fornecedor e fabricante profissional, a Sunway Hanguang sempre prioriza a qualidade, fornecendo continuamente interruptores a vácuo de 36KV de alta qualidade para unidades principais de anel para clientes globais. Estamos profundamente comprometidos com P&D e inovação, promovendo atualizações de produtos inteligentes e ecologicamente corretas, demonstrando a responsabilidade da fabricação chinesa e contribuindo para o desenvolvimento de redes globais de distribuição de energia.
