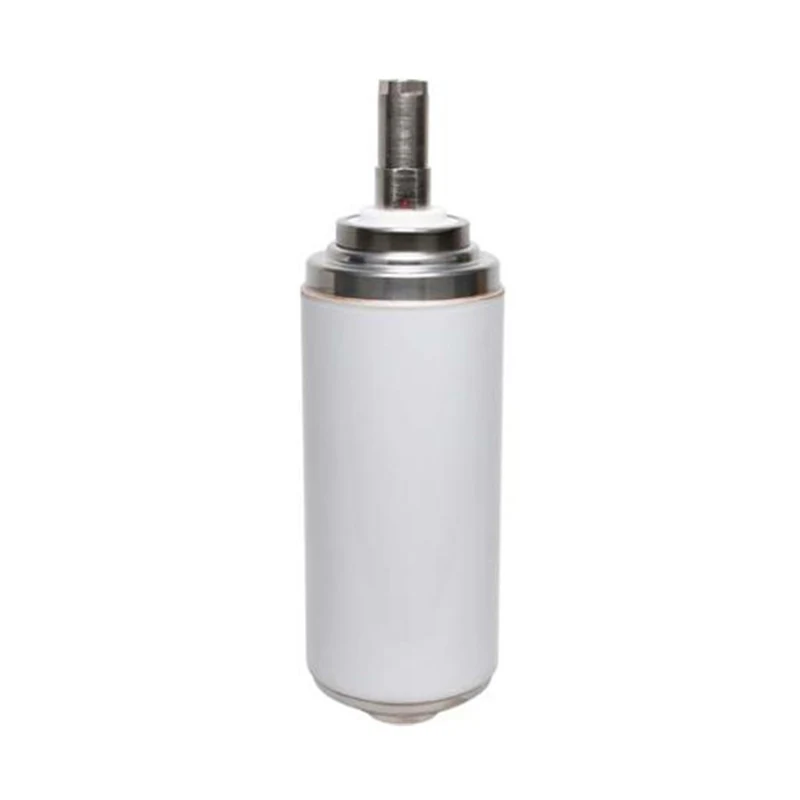

Interruptor a vácuo 33KV para chave seccionadora de carga

Model: TF512P

Sunway Hanguang, um fabricante profissional com mais de cinquenta anos de experiência na área elétrica, desenvolve e fabrica o interruptor a vácuo de 33kV para chave seccionadora de carga (modelo VITF 33/630-16P), a unidade de extinção de arco central para chaves seccionadoras de carga de média tensão. Este produto é compatível com sistemas 50/60 Hz, possui um grau de vácuo de ≤1,33×10⁻³Pa, alcançando comutação sem arco e superando as deficiências dos produtos tradicionais. Contando com equipamentos avançados e controle de qualidade de processo completo, o produto passou por diversos testes confiáveis, com mais de 100.000 unidades instaladas em todo o mundo, atendendo a mais de 60 países e regiões. Como fornecedor confiável, fornece soluções de distribuição de energia de média tensão de alta qualidade para clientes na China e em todo o mundo.

Enviar consulta

Descrição do produto

O interruptor a vácuo de 33kV para chave seccionadora de carga é um componente central desenvolvido especificamente pela Sunway Hanguang para chaves seccionadoras de carga de média tensão, correspondente ao modelo VITF 33/630-16P, compatível com sistemas CA de 50/60 Hz usados globalmente, e é a principal garantia para comutação confiável de chaves seccionadoras de carga.

A Sunway Hanguang construiu uma fábrica padronizada e totalmente automatizada, contando com equipamentos avançados alemães e japoneses para obter controle total do processo. Detendo mais de 20 patentes principais, o produto está em conformidade com padrões oficiais, como IEC 62271-200, e foi reconhecido pela State Grid, Siemens e outros. Com mais de 100.000 unidades instaladas em todo o mundo, acumulou experiência madura em aplicações em condições extremas de trabalho.

Parâmetros do produto

CLASSIFICAÇÕES ELÉTRICAS (Trifásica) BASE SIMÉTRICA
Modelo NÃO.	VITF33/630-16P
Frequência nominal	50/60Hz
Tensão nominal	12kV,r.m.s
Tensão suportável nominal de frequência de potência de curto período (1 min)	42kV,rms
Tensão nominal suportável ao impulso atmosférico	75kV, pico
Corrente nominal	630A
Resistência máxima de contato com força mínima de fechamento	25Microohms
Corrente suportável nominal de curta duração	16kA,rms
Duração nominal do curto-circuito	3s
Corrente suportável de pico nominal	40kA, pico
Corrente nominal de curto-circuito	40kA,rms
Corrente nominal de interrupção de carga ativa	630A
Corrente nominal de interrupção em malha fechada	630A
Capacidade nominal do transformador sem carga	10A
Corrente nominal de interrupção de carregamento do cabo	630A
Corrente nominal de interrupção do banco de capacitores único	400A
Corrente nominal de interrupção do banco de capacitores back-to-back	3150A
DADOS MECÂNICOS
Peso do interruptor (aprox.)	1,65kg
Peso da peça móvel (aprox.)	0,8 kg
Força de fechamento devido ao fole e à atmosfera	8,0kgF
Força necessária para manter os contatos abertos em curso total	11,8kgF
REQUISITOS MECÂNICOS (REF. VCB)
Curso de contato	8±1mm
Velocidade de abertura (média de folga de 75 contatos)	1,0-1,4m/seg
Ultrapassagem máxima durante a abertura	2mm
Recuperação máxima durante a abertura	2mm
Velocidade de fechamento (média dos últimos 30% de folga de contato)	0,6-1,0m/seg
Duração máxima da rejeição de contato (com no máximo 2 rejeições)	0,002 segundos
Força compressiva de contato nominal	7,0-9,0kgF
VIDA (ESTIMADA)
Vida útil de armazenamento	20 anos
Resistência mecânica	10000Operações
Contatos limitam a erosão	3mm
Atende ou excede os requisitos de resistência elétrica da classe E2 para serviço de religamento automático de acordo com IEC 62271-200 e JB 8738-2008.
Características Nominais a serem fornecidas mediante solicitação

Características e vantagens do produto

Este produto é profundamente otimizado para os requisitos de operação de alta frequência de chaves seccionadoras de carga de 33kV, com desempenho abrangente líder na indústria: Ele usa contatos de liga de Cu-Cr de alta pureza, com um valor de interrupção de corrente de <3A, suprimindo a sobretensão operacional e fornecendo forte estabilidade para pequenas interrupções de corrente; o fole de aço inoxidável 316L importado garante uma vedação confiável, com uma taxa de vazamento anual de <0,5% e uma vida mecânica de mais de 10.000 ciclos; possui excelente isolamento, adequado para amplas faixas de temperatura, grandes altitudes e condições de trabalho complexas; cada produto passa por 12 testes rigorosos, oferece suporte à rastreabilidade e oferece operação e manutenção convenientes, com serviço 7x24 horas fornecido por 25 centros técnicos globais.

Aplicações de produtos

O interruptor a vácuo de 33kV para chaves seccionadoras sob carga tem uma ampla gama de aplicações, abrangendo cenários convencionais, como principais redes elétricas urbanas, parques industriais e data centers, bem como condições operacionais extremas, como energia eólica offshore, trânsito ferroviário e subestações de alta altitude.

Ele atende com precisão aos requisitos básicos, como comutação de carga e isolamento de cabos, está livre de poluição por gases, alinha-se com a tendência de neutralidade de carbono e fornece suporte essencial para a atualização da distribuição inteligente de energia na China e no mundo, adaptando-se a vários cenários exigentes de distribuição de energia de média tensão.

Perguntas frequentes

1. Serviços de personalização: Suporta personalização de módulos de corrente nominal e inteligentes, fornece serviços OEM/ODM e é compatível com vários padrões e diferentes marcas de interruptores de carga.

2. Garantia de qualidade: Componentes principais selecionados, controle de qualidade de processo completo, relatórios de teste rastreáveis e verificáveis disponíveis.

3. Garantia e serviço pós-venda: garantia limitada de 10 anos, rede de serviços global fornece serviços rápidos no local e de peças de reposição.

4. Notas de instalação: Transporte à prova de umidade e choque, instalação padronizada e testes para garantir compatibilidade com o corpo da chave.
