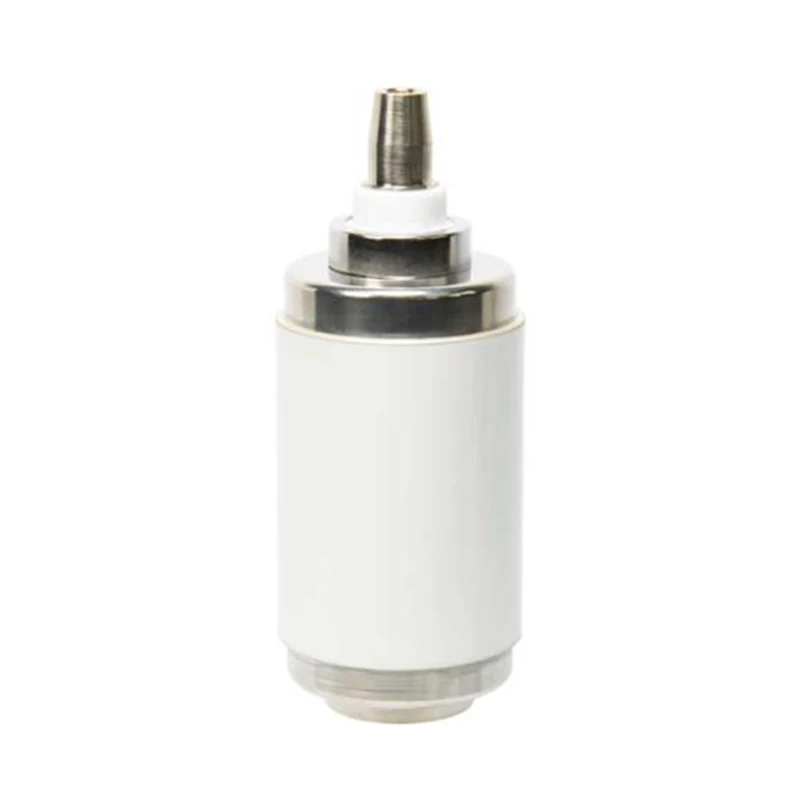

Interruptor a vácuo 11KV para religador

Model: TD336R

O interruptor a vácuo Sunway Hanguang 11KV para religadores (modelo central VITD 12/1600-31.5R) é uma unidade central de extinção de arco projetada especificamente para religadores automáticos de média tensão. É compatível com sistemas 50/60 Hz e possui nível de vácuo de ≤1,33×10⁻³Pa, permitindo comutação sem arco. Como fabricante profissional com mais de cinquenta anos de experiência na indústria elétrica, a empresa utiliza equipamentos avançados e patentes essenciais para criar produtos que atendem a diversos padrões. Com mais de 300.000 unidades instaladas globalmente, ganhou o reconhecimento de empresas nacionais e internacionais de renome. O Interruptor a Vácuo 11KV para Religadores, com seu desempenho estável, é adequado para diversas condições extremas de operação.

Enviar consulta

Descrição do produto

O Interruptor a Vácuo 11KV para Religadores é uma unidade central de extinção de arco personalizada pela Sunway Hanguang para religadores automáticos de média tensão. O modelo principal é o VITD 12/1600-31.5R, compatível com sistemas CA usados globalmente, fornecendo comutação sem arco e ignição zero, atendendo com precisão aos rigorosos requisitos de operação de alta frequência em religadores.

Como fornecedora profissional da China, a empresa utiliza linhas de produção automatizadas construídas com equipamentos importados da Alemanha e do Japão, detentoras de mais de 50 patentes. Os produtos passaram por várias certificações e testes nacionais e internacionais. Nossa fábrica está localizada em Xiaogan, Hubei, atendendo com eficiência tanto a produção em massa quanto as necessidades personalizadas. O Interruptor a Vácuo de 11KV para Religadores acumulou mais de 300.000 unidades instaladas globalmente e é reconhecido por empresas como State Grid e ABB.

Especificações do produto

CLASSIFICAÇÕES ELÉTRICAS (Trifásica) BASE SIMÉTRICA
Modelo NÃO.	VITD 12/1600-31.5R
Frequência nominal	50/60Hz
Tensão nominal máxima linha a linha	12kV,r.m.s
Tensão suportável de frequência de energia nominal: ar	42kV,rms
Tensão nominal de resistência ao impulso: ar	95kV, pico
Corrente Normal Nominal	1600A
Corrente nominal de curto-circuito (base simétrica trifásica)	31,5kA,rms
Componente percentual de CC da corrente de ruptura nominal de CC	0.5
Corrente nominal de curto-circuito	80kA, pico
Duração nominal da corrente de curto período	4s
Corrente suportável nominal de curto prazo	31,5kA,rms
Corrente suportável de pico nominal	80kA,r.m.s
Resistência máxima de contato com força mínima de fechamento	18Microohms
Corrente de ruptura nominal do banco de capacitores único	630A,r.m.s
Corrente de ruptura nominal do banco de capacitores back-to-back	400A,r.m.s
Sequência operacional nominal	o-0.3s-co-180s-co
DADOS MECÂNICOS
Peso do interruptor (aprox.)	3,13kg
Peso da peça móvel (aprox.)	1,28kg
Força de fechamento devido ao fole e à atmosfera	120±50N
Força necessária para manter os contatos abertos em Full Stroke	190±60N
REQUISITOS MECÂNICOS (REF. VCB)
Curso de contato	11±1mm
Velocidade de abertura (média de folga de 75 contatos)	1,1±0,2m/seg
Ultrapassagem máxima durante a abertura	2mm
Recuperação máxima durante a abertura	2mm
Velocidade de fechamento (média dos últimos 30% de folga de contato)	0,6±0,2m/seg
Duração máxima da rejeição de contato (com no máximo 2 rejeições)	≤2ms
Força compressiva de contato nominal	3150±200N
Fechamento e Abertura não simultânea de Contatos Trifásicos	≤2ms
VIDA (ESTIMADA)
Vida elétrica na corrente normal nominal	50.000 operações
Vida elétrica na corrente nominal de curto-circuito	100Operações
Vida Mecânica	50.000 operações
Limite de erosão de contato	3mm
Prazo de validade	20 anos
Atende ou excede os requisitos de resistência elétrica da classe E2 para serviço de religamento automático de acordo com IEC 62271-200 e JB 8738-2008.
Características Nominais a serem fornecidas mediante solicitação

Características e vantagens do produto

O produto atende perfeitamente aos principais requisitos dos religadores, com vantagens marcantes: Utiliza contatos de liga Cu-Cr de alta pureza, com valor de interrupção de corrente <3A, suprimindo sobretensões; vedação de fole de aço inoxidável 316L importada, com taxa de vazamento anual <0,5% e vida mecânica e elétrica de 50.000 ciclos, garantindo operação livre de manutenção a longo prazo; o invólucro cerâmico de alta resistência oferece excelente isolamento e suporta ambientes extremos, como amplas faixas de temperatura e grandes altitudes, com classificação de proteção IP67; cada unidade passa por 15 inspeções abrangentes, possui rastreabilidade por código QR e design modular para fácil substituição, resultando em uma taxa de falha inferior a 0,005%.

Cenários de aplicação de produtos

O Interruptor a Vácuo 11KV para Religadores possui uma ampla gama de aplicações, adequado para redes de distribuição de energia urbanas e rurais, novos pontos de conexão à rede energética e parques industriais. Pode ser utilizado com gabinetes de rede em anel inteligentes e outros equipamentos, realizando tarefas como religamento de faltas e comutação de carga. Não tem emissões de SF₆, cumprindo as diretivas de proteção ambiental e é adequado para projetos no exterior "Belt and Road".

Perguntas frequentes

1. Serviços de personalização: Suporta vários padrões, fornece serviços OEM/ODM e os modelos convencionais são enviados dentro de 15 a 30 dias, compatíveis com equipamentos religadores convencionais.

2. Garantia de qualidade: Os componentes principais são selecionados de marcas conhecidas, com controle de qualidade de processo completo e rastreabilidade de código QR.

3. Garantia e serviço pós-venda: garantia limitada de 10 anos, redução de vácuo não excede 20% e centros de serviço globais fornecem resposta 7x24 horas.

4. Notas de instalação: Embalagem à prova de umidade e choque durante o transporte; a instalação deve cumprir os requisitos relevantes; pressão e testes mecânicos são recomendados após a instalação.

Garantia de força da marca

Sunway Hanguang, como fabricante experiente, tornou-se um fornecedor global confiável com produção avançada, rigoroso controle de qualidade e serviços abrangentes. A fábrica possui capacidade de produção automatizada suficiente e seus produtos são exportados para todo o mundo, fornecendo consistentemente aos clientes interruptores a vácuo de 11KV econômicos para religadores e serviços relacionados.
