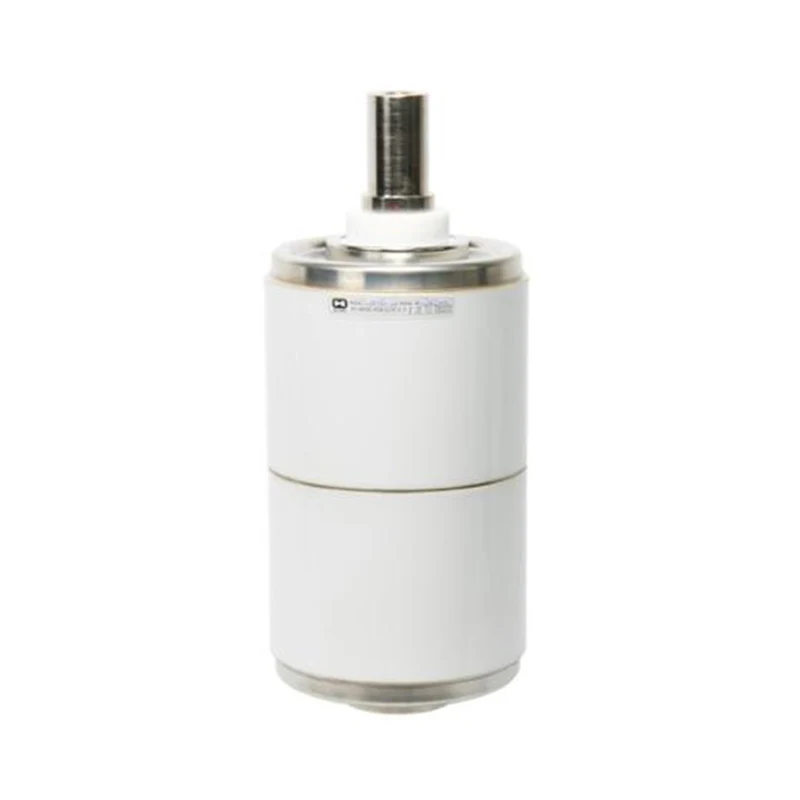

Interruptor a vácuo 36KV para religador

Model: TD545K

O interruptor a vácuo Sunway Hanguang 36KV para religador é uma unidade de extinção de arco central projetada especificamente para religadores automáticos de alta tensão. O modelo principal é VITD 36/2000-26,3K, compatível com sistemas 50/60Hz, com grau de vácuo de ≤1,33×10⁻³Pa, obtendo interrupção sem arco. Como fabricante profissional com mais de cinquenta anos de experiência na indústria elétrica, a empresa utiliza equipamentos avançados e patentes essenciais para criar este produto, que passou por vários testes oficiais e é amplamente utilizado em cenários de distribuição de energia de alta tensão em todo o mundo, ganhando o reconhecimento de empresas nacionais e internacionais bem conhecidas.

Enviar consulta

Descrição do produto

O interruptor a vácuo 36KV para religador é uma unidade de extinção de arco central personalizada pela Sunway Hanguang para religadores automáticos de alta tensão. O modelo principal é VITD 36/2000-26.3K, com um grau de vácuo estritamente controlado de ≤1,33×10⁻³Pa, permitindo interrupção sem arco e reignição zero, atendendo especificamente aos rigorosos requisitos de operação de alta frequência em religadores.

A Sunway Hanguang conta com uma fábrica totalmente automatizada construída com equipamentos importados da Alemanha e do Japão, detentora de mais de 50 patentes principais. O produto passou pela certificação do sistema ISO e por vários testes oficiais, em conformidade com os padrões nacionais e internacionais. Com mais de 150.000 unidades instaladas globalmente, demonstra a força de um fornecedor profissional, e o Interruptor a Vácuo de 36KV para Religador é um produto representativo das principais vantagens da empresa.

Parâmetros do produto

CLASSIFICAÇÕES ELÉTRICAS (Trifásica) BASE SIMÉTRICA
Modelo NÃO.	VITD 36/2000-26,3K
Frequência nominal	50/60Hz
Tensão nominal	40,5kV,rms
Tensão suportável nominal de frequência de potência de curto período (1 min)	95kV,rms
Tensão nominal suportável ao impulso atmosférico	185kV, pico
Corrente nominal	2000A
Resistência do circuito com força de contato nominal mais baixa	≤20Microohms
Corrente nominal de interrupção de curto-circuito	25kA,rms
Corrente suportável nominal de curta duração	25kA,rms
Duração nominal do curto-circuito	4s
Corrente suportável de pico nominal	63kA,rms
Corrente nominal de curto-circuito	63kA,rms
Máx. Componente CC	0.4
Corrente nominal de interrupção do banco de capacitores único	630A,r.m.s
Corrente nominal de interrupção do banco de capacitores back-to-back	400A,r.m.s
Sequência operacional nominal	O-0,3(0,5)s-CO-180s-CO
DADOS MECÂNICOS
Peso do interruptor (aprox.)	8,23kg
Peso das peças móveis	3,74kg
Força de fechamento devido ao fole e à atmosfera	170±40N
Força necessária para manter os contatos abertos em curso completo	320±50N
REQUISITOS MECÂNICOS (REF. VCB)
Folga entre contatos abertos	18±2mm
Velocidade média de abertura (média dos primeiros 75% da folga de contato)	1,6±0,3m/seg
Velocidade média de fechamento (média dos últimos 30% da lacuna de contato)	1,3±0,2m/seg
Força final de contato externo adicional nominal	2500±200N
Duração do salto de contato na operação de fechamento	≤2ms
Fechamento e Abertura não simultânea de Contatos Trifásicos	≤2ms
Recuperação máxima durante a abertura	≤2 mm
VIDA
Vida elétrica na corrente normal nominal	20.000 operações
Vida elétrica na corrente nominal de curto-circuito	50Operações
Vida Mecânica	30.000 operações
Limite de erosão de contato	3mm
Prazo de validade	20 anos
Atende ou excede os requisitos de resistência elétrica da classe E2 para serviço de religamento automático de acordo com IEC 62271-200 e JB 8738-2008.
Características Nominais a serem fornecidas mediante solicitação

Características e vantagens do produto

1. Excelente extinção de arco e desempenho elétrico

Usando contatos de liga de Cu-Cr de alta pureza, o valor limite de corrente é <3A, com fortes propriedades anti-soldagem. A corrente de interrupção do banco de capacitores único atinge 630A e a erosão do contato é baixa, garantindo a operação estável a longo prazo do interruptor a vácuo de 36KV para religador.

2. Vedação de longa duração e vida útil ultralonga

Equipado com foles importados, a taxa de vazamento anual é <0,5%, com vida mecânica de 30.000 ciclos e vida elétrica de 20.000 ciclos, alcançando operação livre de manutenção a longo prazo e reduzindo significativamente os custos de operação e manutenção.

3. Excelente proteção e adaptabilidade ambiental

Invólucro cerâmico de alta resistência com excelente desempenho de isolamento, resistente a amplas faixas de temperatura e grandes altitudes e grau de proteção IP67. Ele opera de forma estável em diversas condições extremas de trabalho e é adequado para diversos cenários de aplicação de interruptores a vácuo de 36KV para religadores.

4. Rigoroso controle de qualidade e manutenção conveniente

Cada produto passa por 15 inspeções abrangentes, com rastreabilidade por código QR, resultando em uma taxa de falha em campo <0,006%. O design modular facilita a substituição e é apoiado por um serviço de resposta global 7x24 horas para manutenção conveniente.

Aplicações de produtos

O produto é amplamente utilizado em redes de distribuição de energia de 35KV, novos pontos de conexão à rede de energia e outros cenários, realizando tarefas como religamento de falhas e comutação de carga. É livre de SF₆, está em conformidade com as regulamentações ambientais e fornece soluções estáveis para projetos nacionais chineses e estrangeiros.

Perguntas frequentes

- Serviços de personalização: suporta vários padrões, fornece serviços OEM/ODM, com modelos convencionais enviados dentro de 20 a 35 dias, compatíveis com equipamentos convencionais.

- Garantia de qualidade: os componentes principais são selecionados de marcas conhecidas, com controle de qualidade de processo completo e rastreabilidade de código QR.

- Garantia e Serviço Pós-Venda: garantia limitada de 10 anos, com suporte técnico e de manutenção fornecido por centros de serviços globais.

- Notas de instalação: Embalagem à prova de umidade e choque. A instalação deve cumprir os requisitos relevantes. Testes de pressão e características mecânicas são recomendados após a instalação.
