Interruptor a vácuo 12KV para chave seccionadora de carga

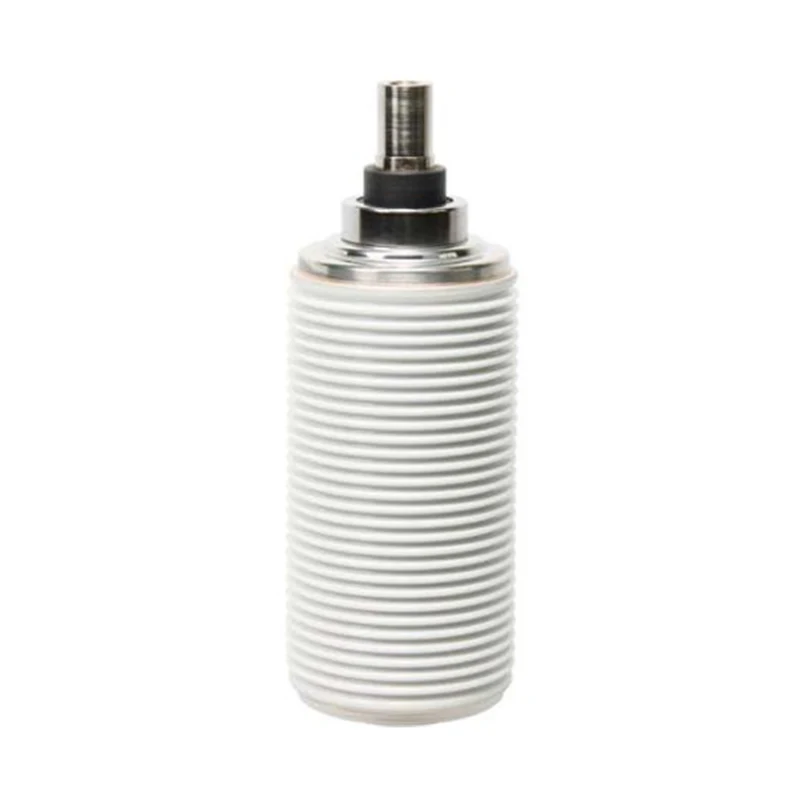

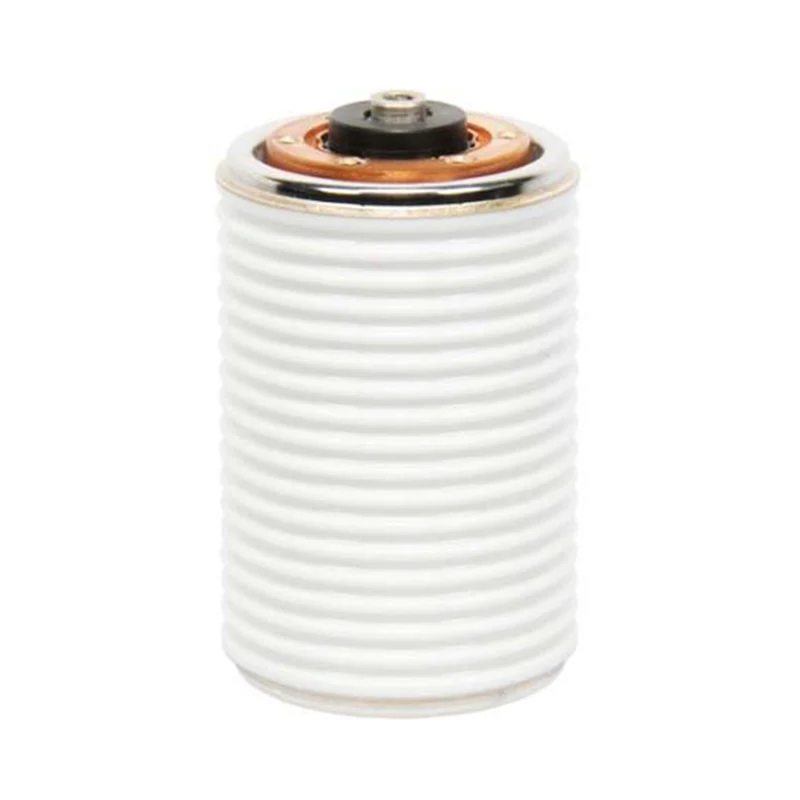

Model: TF314B, TF314P, TF314QN, TF314V, TF314NV, TF314J, TF314L, TF314X, TF324P, TF314D, TF314G

O interruptor a vácuo Sunway Hanguang 12kV para chaves seccionadoras sob carga é uma unidade central de extinção de arco desenvolvida especificamente para chaves seccionadoras sob carga de média tensão. Como fabricante profissional com mais de cinquenta anos de experiência na área elétrica, a Sunway Hanguang aproveita suas linhas de produção inteligentes de ponta e patentes principais para criar produtos de alta qualidade adaptados a sistemas CA de 50/60 Hz. Este interruptor a vácuo de 12kV para chaves seccionadoras sob carga aborda os pontos problemáticos tradicionais com seu alto grau de vácuo e vantagens de interrupção sem arco, e recebeu várias certificações oficiais e é amplamente utilizado globalmente. Como fornecedor confiável, oferecemos suporte abrangente a partir de nossa base de produção na China, com processos de fábrica padronizados garantindo qualidade em todo o processo.

Enviar consulta

Descrição do produto

O interruptor a vácuo de 12kV para chaves seccionadoras sob carga é um componente central projetado especificamente pela Sunway Hanguang para chaves seccionadoras sob carga de média tensão, adaptado para sistemas CA de 50/60 Hz. Com um grau de vácuo de ≤1,33×10⁻³Pa, ele consegue interrupção sem arco e zero reignição, superando as desvantagens dos produtos tradicionais, como alta manutenção, poluição significativa e capacidades fracas de interrupção de pequenas correntes.

A empresa está profundamente envolvida na área elétrica há mais de cinquenta anos, utilizando equipamentos importados de alta qualidade para construir linhas de produção inteligentes e detendo mais de 20 patentes principais. Seus produtos passaram por certificações oficiais internacionais. Este modelo de interruptor a vácuo de 12kV para chaves seccionadoras sob carga acumulou mais de 150.000 instalações em todo o mundo, atendendo mais de 60 países e regiões, e foi reconhecido por renomadas empresas nacionais e internacionais.

Parâmetros do produto

CLASSIFICAÇÕES ELÉTRICAS (Trifásica) BASE SIMÉTRICA
Modelo NÃO.	VITF12/630-20B	VITF12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF12/630-20J	VITF 12/630-20L	VITF12/1250-20P	VITF12/630-20D	VITF12/630-20G
Frequência nominal	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
Tensão nominal	12kV,r.m.s	12kV,r.m.s	12kV,r.m.s	12kV,r.m.s	12kV,r.m.s	12kV,r.m.s	12kV,r.m.s	12kV,r.m.s	12kV,r.m.s	12kV,r.m.s
Tensão suportável nominal de frequência de potência de curto período (1 min)	42kV,rms	42kV,rms	42kV,rms	42kV,rms	42kV,rms	42kV,rms	42kV,rms	42kV,rms	42kV,rms	42kV,rms
Tensão nominal suportável ao impulso atmosférico	95kV, pico	75kV, pico	95kV, pico	95kV, pico	95kV, pico	95kV, pico	75kV, pico	95kV, pico	95kV, pico	95kV, pico
Corrente nominal	630A	630A	630A	630A	630A	630A	630A	1250A	630A	630A
Resistência máxima de contato com força mínima de fechamento	≤35Microohms	25Microohms	35Microohms	≤35Microohms	≤35Microohms	≤35Microohms	25Microohms	35Microohms	≤35Microohms	≤35Microohms
Corrente suportável nominal de curta duração	20kA,rms	20kA,rms	20kA,rms	20kA,rms	20kA,rms	20kA,rms	20kA,rms	20kA,rms	20kA,rms	20kA,rms
Duração nominal do curto-circuito	4s	3s	4s	4s	4s	4s	3s	4s	4s	4s
Corrente suportável de pico nominal	50kA,rms	50kA, pico	50kA,rms	50kA,rms	50kA,rms	50kA,rms	50kA, pico	50kA,rms	50kA,rms	50kA,rms
Corrente nominal de curto-circuito	50kA,rms	50kA,rms	50kA, pico	50kA,rms	50kA,rms	50kA,rms	50kA,rms	50kA, pico	50kA,rms	50kA,rms
Corrente nominal de interrupção de carga ativa	630A	630A	630A	630A	630A	630A	630A	630A	630A	630A
Corrente nominal de interrupção em malha fechada	630A	630A	630A	630A	630A	630A	630A	630A	630A	630A
Capacidade nominal do transformador sem carga	1250 kVA	10A	100A	1250 kVA	1250 kVA	1250 kVA	10A	100A	1250 kVA	1250 kVA
Corrente nominal de interrupção de carregamento do cabo	10A	630A	10A	10A	10A	10A	630A	10A	10A	10A
Corrente nominal de interrupção do banco de capacitores único	400A	400A	400A	400A	400A	400A	400A	400A	400A	400A
Corrente nominal de interrupção do banco de capacitores back-to-back	400A	3150A	400A	400A	400A	400A	3150A	400A	400A	400A

DADOS MECÂNICOS
Modelo NÃO.	VITF12/630-20B	VITF12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF12/630-20J	VITF 12/630-20L	VITF12/1250-20P	VITF12/630-20D	VITF12/630-20G
Peso do interruptor (aprox.)	0,98kg	1,18kg	1,64kg	1,81kg	1,81kg	1,09kg	1,09kg	1,18kg	1,02 kg	1,12kg
Peso das peças móveis	0,41kg	0,8 kg	0,58kg	0,54kg	0,54kg	0,36kg	0,8 kg	0,58kg	0,43kg	0,49kg
Força de fechamento devido ao fole e à atmosfera	70±30N	8,0kgF	60±30N	70±30N	70±30N	70±30N	8,0kgF	60±30N	70±30N	70±30N
Força necessária para manter os contatos abertos em curso completo	130±50N	11,8kgF	130±40N	130±50N	130±50N	130±50N	11,8kgF	130±40N	130±50N	130±50N

REQUISITOS MECÂNICOS (REF. VCB)
Modelo NÃO.	VITF12/630-20B	VITF12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF12/630-20J	VITF 12/630-20L	VITF12/1250-20P	VITF12/630-20D	VITF12/630-20G
Folga entre contatos abertos	8±1mm	8±1mm	9±1mm	9±1mm	9±1mm	8±1mm	8±1mm	9±1mm	8±1mm	8±1mm
Velocidade média de abertura (média dos primeiros 75% da folga de contato)	1,2±0,2m/s	1,0-1,4m/seg	1,0±0,2m/seg	1,2±0,2m/s	1,2±0,2m/s	1,2±0,2m/s	1,0-1,4m/seg	1,0±0,2m/seg	1,2±0,2m/s	1,2±0,2m/s
Velocidade média de fechamento (média dos últimos 30% da lacuna de contato)	0,6±0,2m/s	0,6-1,0m/seg	0,6±0,2m/seg	0,6±0,2m/s	0,6±0,2m/s	0,6±0,2m/s	0,6-1,0m/seg	0,6±0,2m/seg	0,6±0,2m/s	0,6±0,2m/s
Força final de contato externo adicional nominal	1000±100N	1000±100N	1000±100N	1000±100N	1000±100N	1000±100N		1000±100N	1000±100N	1000±100N
Adicionada força de contato externa no ponto de contato	750±80N	750±80N	750±80N	750±80N	750±80N	750±80N		750±80N	750±80N	750±80N
Duração do salto de contato na operação de fechamento	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms		≤2ms	≤2ms	≤2ms
Fechamento e Abertura não simultânea de Contatos Trifásicos	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms			≤2ms	≤2ms
Recuperação máxima durante a abertura	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms		2mm	≤2ms	≤2ms

VIDA (ESTIMADA)
Modelo NÃO.	VITF12/630-20B	VITF12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF12/630-20J	VITF 12/630-20L	VITF12/1250-20P	VITF12/630-20D	VITF12/630-20G
Vida útil de armazenamento	20 anos	20 anos	20 anos	20 anos	20 anos	20 anos	20 anos	20 anos	20 anos	20 anos
Resistência mecânica	10.000 operações	10.000 operações	10.000 operações	10.000 operações	10.000 operações	10.000 operações	10.000 operações	10.000 operações	10.000 operações	10.000 operações
Contatos limitam a erosão	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm
Atende ou excede os requisitos de resistência elétrica da classe E2 para serviço de religamento automático de acordo com IEC 62271-200 e JB 8738-2008.
Características Nominais a serem fornecidas mediante solicitação

Características e vantagens do produto

O interruptor a vácuo Sunway Hanguang 12kV para chaves seccionadoras sob carga apresenta materiais, estrutura e testes atualizados e otimizados, com excelentes vantagens principais:

1. Materiais de alta qualidade, excelente desempenho: Usa contatos de liga Cu-Cr de alta pureza com um valor de interrupção de corrente de <3A, suprimindo sobretensão operacional; emparelhado com foles importados, a taxa de vazamento anual é <0,5% e a vida útil à fadiga excede 10.000 ciclos.

2. Estrutura otimizada, ampla aplicabilidade: Design integrado de revestimento cerâmico e flange de metal, resistente a tensão, temperatura e alta altitude, adequado para nível de poluição IV e capaz de lidar com diversas condições extremas de trabalho.

3. Testes rigorosos, qualidade controlável: Cada unidade passa por 10 testes abrangentes, com rastreabilidade do código QR, resultando em uma taxa de falha de <0,03%, muito superior à média do setor. 4. Adaptação conveniente e serviço abrangente: Compatível com plataformas de chave seccionadora de carga convencionais, permitindo uma substituição rápida e sem ferramentas. Módulos opcionais de monitoramento inteligente estão disponíveis e 25 centros técnicos globais fornecem serviço 24 horas por dia, 7 dias por semana.

Aplicações de produtos

Este produto é amplamente utilizado em gabinetes de rede em anel urbano, salas de distribuição de energia industrial, data centers, subestações de energia fotovoltaica/eólica e outros cenários. Está adaptado a condições extremas de trabalho e atende às necessidades de comutação de linhas de energia e operação de transformadores, contribuindo para a distribuição inteligente de energia e a neutralidade de carbono.

Perguntas frequentes

1. Serviços de personalização: Suporta personalização de corrente nominal, módulos inteligentes, etc., e fornece serviços OEM/ODM para atender a vários requisitos padrão.

2. Garantia de qualidade: Os componentes principais são cuidadosamente selecionados de marcas conhecidas, com controle de qualidade de processo completo, rastreabilidade de código QR e conformidade com vários padrões nacionais e internacionais.

3. Garantia e serviço pós-venda: garantia limitada de 10 anos, garantindo deterioração do vácuo ≤20%, com suporte pós-venda abrangente fornecido por centros de serviço globais.

4. Diretrizes de instalação: Transporte à prova de umidade e resistente a choques, instalação padronizada e testes pós-instalação de tensão suportável e características mecânicas para garantir compatibilidade.

Compromisso da Empresa

Como fabricante e fornecedor profissional, a Sunway Hanguang, contando com sua base de produção na China e rede de serviços global, otimiza continuamente o desempenho de seu interruptor a vácuo de 12kV para chave seccionadora sob carga, fornecendo soluções confiáveis, eficientes e ecologicamente corretas para o campo global de distribuição de energia de média tensão.
